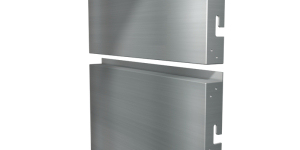

Revestimento exterior de fachada ventilada, de painéis compósitos de 2000 a 6800 mm de comprimento, 1000 mm de altura e 4 mm de espessura, compostos por duas lâminas de liga de alumínio EN AW-5005-A H22, de 0,5 mm de espessura, lacadas com PVDF pela face exterior, acabamento sólido, com filme de proteção de plástico, unidas por um núcleo central mineral, de 3 mm de espessura, Euroclasse A2-s1, d0 de reação ao fogo, em forma de cassetes; colocação em posição vertical através do sistema de ancoragem oculto com peças de supensão, sobre subestrutura suporte de alumínio extrudido. Inclusive peças de neoprene para evitar as pontes térmicas e tira-fundos e ancoragens mecânicas de expansão de aço inoxidável A2, para a fixação da subestrutura suporte. | ||
Preço |
|
Exportação |
 |
UNIDADE DE OBRA FAS005: REVESTIMENTO EXTERIOR DE FACHADA VENTILADA, DE PAINÉIS COMPÓSITOS.
CARACTERÍSTICAS TÉCNICAS
Revestimento exterior de fachada ventilada, de painéis compósitos de 2000 a 6800 mm de comprimento, 1000 mm de altura e 4 mm de espessura, compostos por duas lâminas de liga de alumínio EN AW-5005-A H22, de 0,5 mm de espessura, lacadas com PVDF pela face exterior, acabamento sólido, com filme de proteção de plástico, unidas por um núcleo central mineral, de 3 mm de espessura, Euroclasse A2-s1, d0 de reação ao fogo, em forma de cassetes; colocação em posição vertical através do sistema de ancoragem oculto com peças de supensão, sobre subestrutura suporte de alumínio extrudido. Inclusive peças de neoprene para evitar as pontes térmicas e tira-fundos e ancoragens mecânicas de expansão de aço inoxidável A2, para a fixação da subestrutura suporte.
CRITÉRIO DE MEDIÇÃO DE PROJETO
Superfície medida segundo documentação gráfica de Projeto, sem deduzir aberturas menores que 1 m², deduzindo 50% das aberturas entre 1 e 2 m² e 100% das aberturas maiores que 2 m², adicionando no entanto, nas últimas, a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Nas aberturas que não se deduzam, ou que se deduzam parcialmente, estão incluídos os trabalhos de realizar a superfície interior da abertura.
CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA
DO SUPORTE.
Será verificado que a estrutura está completamente terminada, que o suporte tenha ganho totalmente pega, que está seco e limpo de qualquer resto de obra, que o pano principal está totalmente terminado e com a planimetria adequada, e que os contramarcos dos vãos estão colocados.
AMBIENTAIS.
Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 40°C, chova, neve ou a velocidade do vento seja superior a 50 km/h.
PROCESSO DE EXECUÇÃO
FASES DE EXECUÇÃO.
Limpeza e preparação da superfície suporte. Implantação das juntas de dilatação e panos de trabalho. Marcação da disposição do revestimento e dos pontos de ancoragem da subestrutura suporte. Fixação da subestrutura suporte ao pano principal e à laje. Preparação do revestimento. Aprumo, nivelamento e alinhamento do revestimento. Fixação definitiva do revestimento à subestrutura suporte. Realização de todos os trabalhos necessários para a execução dos vãos. Resolução de pontos singulares.
CONDIÇÕES DE FINALIZAÇÃO.
A fachada terminada não apresentará peças fissuradas nem manchadas, e será estável frente aos esforços horizontais.
CONSERVAÇÃO E MANUTENÇÃO.
Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.
CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO
Medir-se-á a superfície realmente executada segundo especificações de Projeto, sem deduzir aberturas menores que 1 m², deduzindo 50% das aberturas entre 1 e 2 m² e 100% das aberturas maiores que 2 m², adicionando no entanto, nas últimas, a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Nas aberturas que não se deduzam, ou que se deduzam parcialmente, estão incluídos os trabalhos de realizar a superfície interior da abertura.
CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA
O preço não inclui o isolamento térmico.
