UAI010 |
m |
Calha de drenagem urbana. |
R$ 428,00 |
||
|

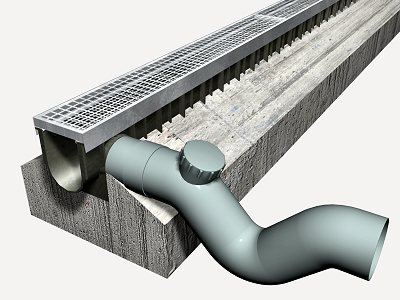

Calha pré-fabricada de drenagem para utilização pública de polipropileno, com reforço lateral de aço galvanizado, de 1000 mm de comprimento, 100 mm de largura e 170 mm de altura, com grelha quadriculada de aço galvanizado carga de ruptura 250 kN. |
|||||
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt10hmf060aka |
m³ |
Concreto simples C25 classe de agressividade ambiental I e tipo de ambiente rural, brita 1, consistência S50, dosado em central, segundo ABNT NBR 8953. |
0,039 |
257,90 |
10,06 |
|
mt11cap020Cd |
Un |
Calha pré-fabricada de drenagem para utilização pública de polipropileno, com reforço lateral de aço galvanizado, de 1000 mm de comprimento, 100 mm de largura e 170 mm de altura, com grelha quadriculada de aço galvanizado carga de ruptura 250 kN, inclusive parte proporcional de peças especiais. |
1,000 |
367,23 |
367,23 |
|
mt11pvj020b |
Un |
Sifão em linha de PVC, "JIMTEN", cor cinzento, visitável, com união macho/fêmea, de 110 mm de diâmetro. |
0,200 |
100,79 |
20,16 |
|
mo040 |
h |
Oficial de 1ª de construção civil. |
0,465 |
16,30 |
7,58 |
|
mo085 |
h |
Ajudante de construção civil. |
0,233 |
10,10 |
2,35 |
|
% |
Meios auxiliares |
2,000 |
407,38 |
8,15 |
|
|
% |
Custos indiretos |
3,000 |
415,53 |
12,47 |
|
|
Custo de manutenção decenal: R$ 21,40 nos primeiros 10 anos. |
Total: |
428,00 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 1433:2002 |
1.8.2003 |
1.8.2004 |
3 |
|
Canais de drenagem para zonas de circulação de peões e veículos – Classificação, requisitos construtivos e de ensaios, marcação e avaliação da conformidade |
|||
|
EN 1433:2002/A1:2005 |
1.1.2006 |
1.1.2006 |
(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação e verificação da regularidade do desempenho
Especificações Técnicas
|
UNIDADE DE OBRA UAI010: CALHA DE DRENAGEM URBANA. CARACTERÍSTICAS TÉCNICAS Formação de calha pré-fabricada de drenagem para utilização pública de polipropileno, com reforço lateral de aço galvanizado, de 1000 mm de comprimento, 100 mm de largura e 170 mm de altura, com grelha quadriculada de aço galvanizado carga de ruptura 250 kN , realizado sobre base de concreto simples C25 classe de agressividade ambiental I e tipo de ambiente rural, brita 1, consistência S50 de 15 cm de espessura. Inclusive parte proporcional de assentes com cunha de concreto C25 classe de agressividade ambiental I e tipo de ambiente rural, brita 1, consistência S50, peças especiais, fixação, sifão em linha visitável colocado à saída do ralo para garantir a vedação hidráulica, incluindo o enchimento do tardoz e sem incluir a escavação. Totalmente montado, ligado à rede geral de drenagem e testado. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento. CRITÉRIO DE MEDIÇÃO DE PROJETO Comprimento medido em projeção horizontal, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a localização e o traçado correspondem com os de Projeto. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação do traçado do ralo. Eliminação das terras soltas no fundo previamente escavado. Concretagem e compactação do concreto na execução da base. Montagem dos acessórios na calha. Colocação do ralo sobre a base de concreto. Formação de aberturas para ligação de tubos. União e ajuste das juntas da tubulação ao ralo. Colocação do sifão em linha. Formação da cunha de concreto para a fixação da calha. CONDIÇÕES DE FINALIZAÇÃO. Ligar-se-á à rede de saneamento do edifício, assegurando-se a sua estanqueidade e circulação. CONSERVAÇÃO E MANUTENÇÃO. Será protegido frente a obstruções e tráfego pesado. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em projeção horizontal, o comprimento realmente executado segundo especificações de Projeto. |
