QAB020

m²

Cobertura plana acessível, não ventilada, com pavimento flutuante, impermeabilização através de lâminas asfálticas.

R$ 189,77

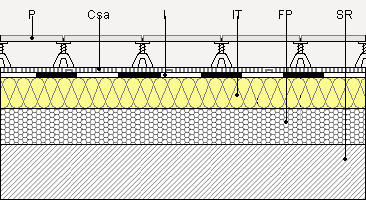

Cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta de: formação de declividades: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm; isolamento térmico: painel rígido de lã de rocha soldável, de 50 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastômero SBS, LBM(SBS)-40/FP (140), totalmente colada com maçarico; camada separadora sob proteção: geotêxtil de fibras de poliéster (200 g/m²); camada de proteção: ladrilhos de cimento de 40x40 cm apoiados sobre suportes.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

4,000

0,29

1,16

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

149,40

14,94

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

232,28

2,32

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt16lra050r

m²

Painel rígido de lã de rocha soldável, de alta densidade, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²K/W, condutibilidade térmica 0,039 W/(mK).

1,050

40,93

42,98

mt14lba010d

m²

Camada de betume modificado com elastômero SBS, LBM(SBS)-40/FP (140), com armadura de feltro de poliéster não tecido de 150 g/m², de superfície não protegida.

1,100

27,13

29,84

mt14gsa020c

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

3,07

3,22

mt15acc010

Un

Suporte regulável para mosaicos, 70/120 mm, em pavimentos flutuantes de coberturas.

7,500

4,43

33,23

mt18bho010b

m²

Mosaico de cimento, acabamento em gravilha lavada, 40x40 cm.

1,050

22,77

23,91

mo018

h

Oficial de 1ª pedreiro.

0,594

15,64

9,29

mo104

h

Auxiliar de serviços gerais.

0,489

9,19

4,49

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,140

15,64

2,19

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,140

9,71

1,36

mo049

h

Oficial de 1ª montador de isolamentos.

0,058

15,64

0,91

mo092

h

Ajudante de montador de isolamentos.

0,058

9,71

0,56

%

Meios auxiliares

2,000

180,63

3,61

%

Custos indiretos

3,000

184,24

5,53

Custo de manutenção decenal: R$ 79,70 nos primeiros 10 anos.

Total:

189,77

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

UNIDADE DE OBRA QAB020: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FLUTUANTE, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contato com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à calda de argamassas e concretos. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Formação de cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de lã de rocha soldável, de alta densidade, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²K/W, condutibilidade térmica 0,039 W/(mK); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastômero SBS, LBM(SBS)-40/FP (140), com armadura de feltro de poliéster não tecido de 150 g/m², de superfície não protegida, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: pavimento flutuante de ladrilhos de cimento com acabamento em gravilha de 40x40 cm, apoiados sobre suportes reguláveis em altura de 70 a 120 mm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,158

0,772

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,127

0,211

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,339

0,339

17 02 03

Plástico.

0,021

0,035

Resíduos gerados:

5,394

4,265

17 02 03

Plástico.

0,327

0,545

17 02 01

Madeira.

0,104

0,095

Embalagens:

0,431

0,640

Total resíduos:

5,825

4,905
