EAM010 |
m² |

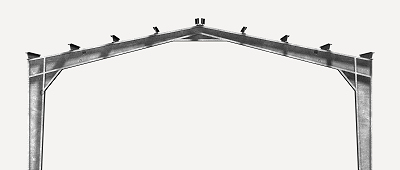

Estrutura metálica realizada com pórticos. |
R$ 117,69 |
||
|
Estrutura metálica realizada com pórticos de aço laminado A 36, com uma quantidade de aço de 32,8 kg/m², L < 10 m, separação de 4 m entre pórticos. |
|||||
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt07ala000e |
kg |
Aço laminado A 36, em perfis laminados a quente, pórticos de naves, para aplicações estruturais, segundo ASTM A 36. |
32,800 |
2,94 |
96,43 |
|
mt27pfi010 |
l |
Tinta de fundo de secagem rápida, formulado com resinas alquídicas modificadas e fosfato de zinco. |
0,312 |
13,35 |
4,17 |
|
mq08sol010 |
h |
Equipamento de oxicorte, com acetileno como combustível e oxigênio como comburente. |
0,010 |
15,78 |
0,16 |
|
mq08sol020 |
h |
Equipamentos e elementos auxiliares para soldagem elétrica. |
0,015 |
6,63 |
0,10 |
|
mq07ple010c |
Un |
Aluguel diário de cesta elevatória de braço articulado de 16 m de altura máxima de trabalho, incluindo manutenção e seguro de responsabilidade civil. |
0,010 |
255,37 |
2,55 |
|
mq07gte010a |
h |
Guindaste móvel de braço telescópico com uma capacidade de elevação de 12 t e 20 m de altura máxima de trabalho. |
0,010 |
103,76 |
1,04 |
|
mo042 |
h |
Oficial de 1ª montador de estrutura metálica. |
0,315 |
14,81 |
4,67 |
|
mo085 |
h |
Ajudante de montador de estrutura metálica. |
0,315 |
9,20 |
2,90 |
|
% |
Meios auxiliares |
2,000 |
112,02 |
2,24 |
|
|
% |
Custos indiretos |
3,000 |
114,26 |
3,43 |
|
|
Custo de manutenção decenal: R$ 3,53 nos primeiros 10 anos. |
Total: |
117,69 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA EAM010: ESTRUTURA METÁLICA REALIZADA COM PÓRTICOS. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. A zona de soldagem não será pintada. Não será colocado em contato direto o aço com outros metais nem com gessos. CARACTERÍSTICAS TÉCNICAS Fornecimento e montagem de pórticos e terças de aço laminado em perfis laminados a quente, das séries IPN, IPE, HEA, HEB ou HEM, através de uniões soldadas, com uma quantidade de aço de 32,8 kg/m², para distâncias entre apoios de L < 10 m, separação de 4 m entre pórticos e uma altura de pilares de até 5 m. Trabalhado e montado em oficina com preparação de superfícies em grau SA21/2 segundo ISO 8501-1 e aplicação posterior de duas demãos de tinta de fundo com uma espessura mínima da película seca de 30 microns por demão. Inclusive parte proporcional de ligações a fundação, preparação de bordas, soldas, cortes, peças especiais, desperdícios e reparação em obra de quantos retoques e/ou defeitos se originem por razões de transporte, manuseio ou montagem, com o mesmo grau de preparação de superfícies e aplicação de tinta de fundo. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida pela sua parte interior na sua verdadeira magnitude, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Não serão realizados trabalhos de soldagem quando a temperatura seja inferior a 0°C. DO EMPREITEIRO. Apresentará para a sua aprovação, ao Diretor da Obra, o programa de montagem da estrutura, baseado nas indicações do Projeto, assim como a documentação que acredite que os soldadores que intervenham na sua execução estejam certificados por um organismo acreditado. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação dos eixos. Levantamento e colocação dos extremos do pórtico através de grua. Aprumo. Resolução das uniões na base de fundação. Ajuste definitivo das peças e uniões. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O acabamento superficial será o adequado para o posterior tratamento de proteção. A estrutura será estável e transmitirá corretamente as cargas. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, pelo tardoz, a superfície realmente executada segundo especificações de Projeto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 04 05 |
Ferro e aço. |
1,388 |
0,661 |
|
17 09 04 |
Mistura de resíduos de construção e demolição que não contém substâncias perigosas. |
0,044 |
0,029 |
|
Resíduos gerados: |
1,432 |
0,690 |
|
|
15 01 04 |
Embalagens de metal. |
0,013 |
0,022 |
|
Total resíduos: |
1,445 |
0,712 |
