EML030

m³

Wood frame, para laje.

R$ 1.448,82

Estrutura de painéis horizontais de wood frame para laje compostos por vigotas de madeira serrada de pinus (pinus spp), de 38x140 mm de seção e até 5 m de comprimento, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190, montados em oficina; tratamento de encontros com parafusos de cabeça redonda, de aço galvanizado e fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, com prévia aplicação de primer incolor à base de uma dispersão acrílica sem dissolventes. O preço inclui a descarga da estrutura de wood frame, através de lingas, mas não inclui o painel estrutural de madeira.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07mee410rc

m³

Painel horizontal de wood frame para laje, com acabamento polido, composto por vigotas de madeira serrada de pinus (pinus spp), de 38x140 mm de seção e até 5 m de comprimento, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190, montado em oficina.

1,000

960,44

960,44

mt07emr115aaa

Un

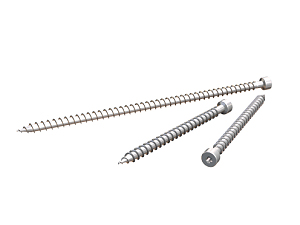

Parafuso de cabeça redonda, de 7 mm de diâmetro e 100 mm de comprimento, de aço galvanizado.

60,000

1,30

78,00

mt15pdr090a

kg

Primer incolor à base de uma dispersão acrílica sem dissolventes, para melhorar a aderência das fitas adesivas com adesivo acrílico sobre suportes porosos.

0,068

124,75

8,48

mt15pdr050c

m

Fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, intervalo de temperatura de trabalho de -40 a 80°C, para a vedação nos encontros dos painéis e para a fixação e a vedação de lâminas impermeabilizantes e para o controle do vapor, fornecida em rolos de 25 m de comprimento.

0,450

4,58

2,06

mq07gte010c

h

Guindaste móvel de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho.

0,116

151,11

17,53

mo048

h

Carpinteiro de estruturas de madeira.

6,282

21,82

137,07

mo095

h

Ajudante de montador de estruturas de madeira.

12,278

17,66

216,83

%

Custos diretos complementares

2,000

1.420,41

28,41

Total:

1.448,82

UNIDADE DE OBRA EML030: WOOD FRAME, PARA LAJE.

CARACTERÍSTICAS TÉCNICAS

Estrutura de painéis horizontais de wood frame para laje, com acabamento polido, compostos por vigotas de madeira serrada de pinus (pinus spp), de 38x140 mm de seção e até 5 m de comprimento, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190, montados em oficina; tratamento de encontros com parafusos de cabeça redonda, de aço galvanizado e fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, com prévia aplicação de primer incolor à base de uma dispersão acrílica sem dissolventes. Inclusive cortes, entalhamentos para a sua correta ensamblagem, nivelação e colocação dos elementos de ligação e reforço. Trabalhado em oficina e colocado em obra.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Volume das peças da estrutura, medido segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Será medido o volume teórico das peças da estrutura executada segundo especificações de Projeto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a descarga da estrutura de wood frame, através de lingas, mas não inclui o painel estrutural de madeira.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 01

Madeira.

3,474

3,158

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,002

0,001

Resíduos gerados:

3,476

3,160

B

17 02 03

Plástico.

0,040

0,067

B

17 02 01

Madeira.

0,090

0,082

Embalagens:

0,130

0,148

Total resíduos:

3,606

3,308

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
