CPZ010

m²

Esatac barrete de concreto armado, sem lamas.

R$ 354,43

ESatac barrete de concreto armado de 30 cm de espessura, com uma largura de 80 a 300 cm e até 11 m de profundidade, ou até encontrar rocha ou camadas duras de terreno, em terreno coesivo estável sem rejeição no ensaio SPT, sem utilização de lodos tixotrópicos; realizado com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S160 dosado em central, e concretagem desde caminhão, através de tubo Tremonha, e aço CA-50, quantidade 30 kg/m².

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07aco020l

Un

Separador certificado para paredes diafragma.

2,000

0,30

0,60

mt07aco070f

kg

Aço em barras nervuradas, CA-50, diâmetros vários, segundo ABNT NBR 7480.

31,500

3,93

123,80

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,330

2,54

0,84

mt10haf080ide

m³

Concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S160, dosado em central, segundo ABNT NBR 8953.

0,350

368,25

128,89

mq03pae060gm

h

Maquinaria para escavação de parede diafragma de 30 cm de espessura e até 11 m de profundidade, escavação sem utilização de lamas bentoníticas, em terreno coesivo estável sem rejeição no ensaio SPT.

0,442

116,60

51,54

mq07gte010c

h

Guindaste móvel de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho.

0,101

169,70

17,14

mo043

h

Oficial de 1ª armador.

0,300

14,82

4,45

mo090

h

Ajudante de armador.

0,412

10,91

4,49

mo045

h

Oficial de 1ª de estruturas de concreto armado, em trabalhos de concretagem.

0,096

14,82

1,42

mo092

h

Ajudante de estruturas de concreto armado, em trabalhos de concretagem.

0,384

10,91

4,19

%

Meios auxiliares

2,000

337,36

6,75

%

Custos indiretos

3,000

344,11

10,32

Custo de manutenção decenal: R$ 14,18 nos primeiros 10 anos.

Total:

354,43

UNIDADE DE OBRA CPZ010: ESATAC BARRETE DE CONCRETO ARMADO, SEM LAMAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Dependendo da agressividade e do nível freático do terreno, será escolhido o cimento adequado para a fabricação do concreto, assim como a sua dosificação e permeabilidade e a espessura de recobrimento das armaduras.

CARACTERÍSTICAS TÉCNICAS

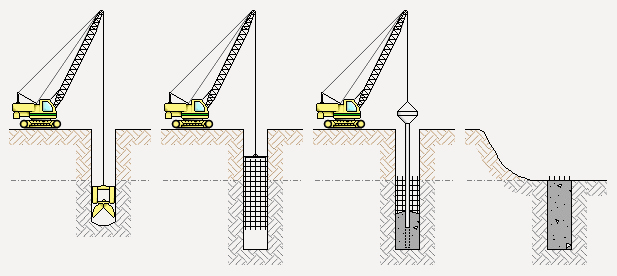

Formação da estaca barrete de concreto armado de 30 cm de espessura, com uma largura de 80 a 300 cm e até 11 m de profundidade, ou até encontrar rocha ou camadas duras de terreno, em terreno coesivo estável sem rejeição no ensaio SPT, sem utilização de lamas bentoníticas; realizado com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S160 dosado em central, e concretagem desde caminhão, com concretagem contínua através de tubo Tremonha, e aço CA-50, com uma quantidade aproximada de 30 kg/m². Incluindo parte proporcional de corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, separadores.

REGULAMENTAÇÃO APLICÁVEL

Dosagem, elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto.
