IEP021 |
Un |
Aterramento com haste. |
R$ 837,01 |
|

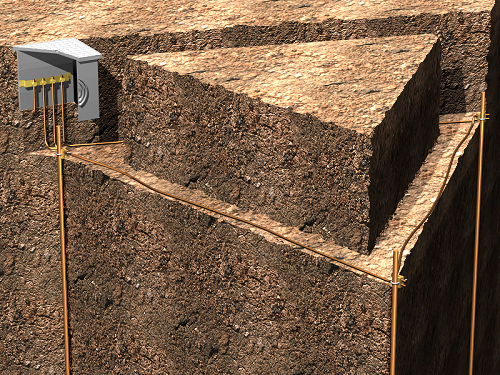

Aterramento com três hastes de aço cobreado de 2 m de comprimento cada uma. |
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt35tte010b |
Un |
Eletrodo para rede de terra cobreado com 300 µm, fabricado em aço, de 15 mm de diâmetro e 2 m de comprimento. |
3,000 |
75,97 |
227,91 |
|
mt35ttc010a |
m |
Condutor de cobre nu, de 25 mm². |
7,000 |
5,49 |
38,43 |
|
mt35tta040 |
Un |
Conector tipo grampo para ligação de haste. |
3,000 |
4,22 |
12,66 |
|
mt35tta010 |
Un |
Caixa de polipropileno para aterramento, de 300x300 mm, com tampa removível. |
1,000 |
312,33 |
312,33 |
|
mt35tta030 |
Un |
Ponte para comprovação de ligação à terra de la instalação elétrica. |
1,000 |
194,15 |
194,15 |
|
mt35tta060 |
Un |
Saco de 5 kg de sais minerais para a melhoria da condutividade de ligações à terra. |
1,000 |
14,78 |
14,78 |
|
mt35www020 |
Un |
Material auxiliar para instalações de aterramento. |
1,000 |
4,85 |
4,85 |
|
mq01ret020b |
h |
Retroescavadeira sobre pneus, de 70 kW. |
0,057 |
82,53 |
4,70 |
|
mo003 |
h |
Eletricista. |
0,280 |
21,19 |
5,93 |
|
mo102 |
h |
Ajudante de eletricista. |
0,280 |
16,17 |
4,53 |
|
mo113 |
h |
Auxiliar de serviços gerais. |
0,027 |
12,05 |
0,33 |
|
% |
Custos diretos complementares |
2,000 |
820,60 |
16,41 |
|
|
Custo de manutenção decenal: R$ 16,74 nos primeiros 10 anos. |
Total: |
837,01 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA IEP021: ATERRAMENTO COM HASTE. CARACTERÍSTICAS TÉCNICAS Fornecimento e instalação de aterramento composta por três hastes de aço cobreado de 2 m de comprimento cada uma, cravadas no terreno, unidas com cabo condutor de cobre de 25 mm² de seção, formando um triângulo a ponte para verificação, dentro de uma caixa de visita de polipropileno de 30x30 cm. Incluindo marcação, escavação para a caixa de visita e o cabo condutor que liga os eletrodos, cravação dos eletrodos no terreno, colocação da caixa de visita, ligação dos eletrodos com a linha de ligação através de conectores tipo grampo, enchimento com terras da própria escavação e aditivos para diminuir a resistividade do terreno e ligação à rede de terra através de ponte de verificação. Totalmente montada, ligada e testada pela empresa instaladora através dos respectivos ensaios (incluídos neste preço). CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Verificar-se-á que a sua localização corresponde com a de Projeto. DO EMPREITEIRO. As instalações eléctricas de baixa tensão serão executadas por instaladores autorizados. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Escavação. Cravação das hastes. Colocação da caixa de visita. Ligação dos eletrodos com a linha de ligação. Enchimento da zona escavada. Ligação à rede de terra. Realização de ensaios. CONDIÇÕES DE FINALIZAÇÃO. Os contatos estarão devidamente protegidos para garantir uma contínua e correta ligação. ENSAIOS. Ensaio de medida da resistência de um eletrodo de terra. CONSERVAÇÃO E MANUTENÇÃO. Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujeira. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. |
