Enviar sugestão | Exportação: |
|
|
ICT100 |
Un |

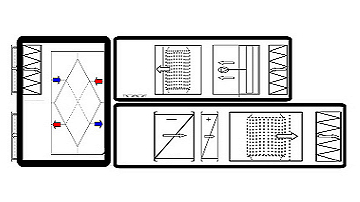

Unidade de tratamento de ar (UTA) a quatro tubos, com bateria de água fria e bateria de água quente. |
R$ 30.413,50 |
|

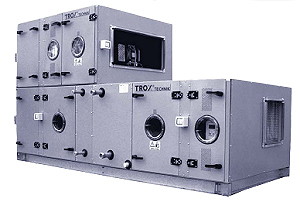

Unidade de tratamento de ar, modelo TKM-50/1 "TROX", tamanho 1. |
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt42trx551bbcjd |
Un |
Unidade de tratamento de ar, modelo TKM-50/1 "TROX", tamanho 1, formada por caixilho autoportante de chapa de aço galvanizado pintado com esquinas de alumínio injetado e junta de estanqueidade perimetral, painéis e portas de tipo sanduíche de 25 mm, constituídos por duas chapas e isolamento de lã mineral, portas com dobradiças e barras de abertura rápida, soco para cada módulo formado por perfis do tipo U de chapa de aço galvanizado, bateria de frio de 4 filas, bateria de calor de 1 fila, de tubos de cobre e asas de alumínio, comportas preparadas para motorizar, recuperador estático com free-cooling, filtro para o ar exterior plano G3, filtro para o ar de impulsão plano G4, filtro para o ar de retorno plano G3, ventilador de impulsão modelo AT 7-7 com motor de 1,1 kW, ventilador de retorno modelo AT 7-7 com motor de 0,75 kW. |
1,000 |
29.773,93 |
29.773,93 |
|
mo005 |
h |
Instalador de ar condicionado. |
0,872 |
27,88 |
24,31 |
|
mo104 |
h |
Ajudante de instalador de ar condicionado. |
0,872 |
21,70 |
18,92 |
|
% |
Custos diretos complementares |
2,000 |
29.817,16 |
596,34 |
|
|
Custo de manutenção decenal: R$ 19.464,64 nos primeiros 10 anos. |
Total: |
30.413,50 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA ICT100: UNIDADE DE TRATAMENTO DE AR (UTA) A QUATRO TUBOS, COM BATERIA DE ÁGUA FRIA E BATERIA DE ÁGUA QUENTE. CARACTERÍSTICAS TÉCNICAS Unidade de tratamento de ar, modelo TKM-50/1 "TROX", tamanho 1, formada por caixilho autoportante de chapa de aço galvanizado pintado com esquinas de alumínio injetado e junta de estanqueidade perimetral, painéis e portas de tipo sanduíche de 25 mm, constituídos por duas chapas e isolamento de lã mineral, portas com dobradiças e barras de abertura rápida, soco para cada módulo formado por perfis do tipo U de chapa de aço galvanizado, bateria de frio de 4 filas, bateria de calor de 1 fila, de tubos de cobre e asas de alumínio, comportas preparadas para motorizar, recuperador estático com free-cooling, filtro para o ar exterior plano G3, filtro para o ar de impulsão plano G4, filtro para o ar de retorno plano G3, ventilador de impulsão modelo AT 7-7 com motor de 1,1 kW, ventilador de retorno modelo AT 7-7 com motor de 0,75 kW. Totalmente montada, ligada e colocada em funcionamento pela empresa instaladora para a verificação do seu correto funcionamento. CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a sua localização corresponde com a de Projeto e que a zona de colocação está completamente acabada. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Implantação da unidade. Colocação e fixação da unidade. Ligação com as redes de abastecimento de água, elétrica, de coleta de condensados, e de dutos. Colocação em funcionamento. CONDIÇÕES DE FINALIZAÇÃO. A fixação ao paramento suporte será adequada, evitando-se ruídos e vibrações. A ligação das redes será correta. CONSERVAÇÃO E MANUTENÇÃO. Será protegido frente a golpes e gotejamento. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. |
Resíduos gerados
|
Classe CONAMA (a) |
Código IBAMA (b) |
Tipo |
Peso (kg) |
Volume (l) |
|
B |
15 01 01 |
Embalagens de papel e cartão. |
0,180 |
0,240 |
|
B |
17 02 03 |
Plástico. |
0,090 |
0,150 |
|
Embalagens: |
0,270 |
0,390 |
||
|
(a) Classe segundo a Resolução nº 307/2002 do CONAMA |
||||
|
(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA |
||||
