UPG020

m³

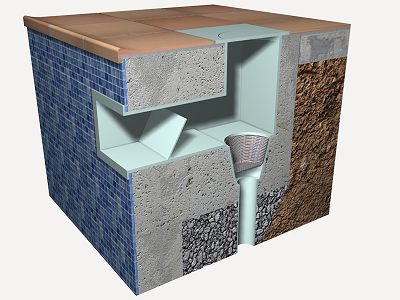

Viga de concreto armado para borda de piscina com skimmer.

R$ 644,41

Viga de concreto armado para borda de piscina com skimmer, realizada com concreto C20 classe de agressividade ambiental I e tipo de ambiente submerso, brita 1, consistência S100 preparado em obra, e aço CA-50, quantidade 40 kg/m³. Montagem e desmontagem de sistema de escoramento e fôrmas formado por superfície moldante de tábuas de madeira serrada, de pinus (pinus spp), de 2,5x10 cm, de 1ª qualidade, segundo ABNT NBR 11700, sarrafos de madeira serrada e estrutura suporte vertical de pontaletes de madeira maciça.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt08ebr040a

m

Tábua de madeira serrada, de pinus (pinus spp), de 2,5x10 cm, de 1ª qualidade, segundo ABNT NBR 11700.

6,160

5,75

35,42

mt08ebr050

m

Sarrafo de madeira serrada, de pinus (pinus spp), de 2,5x7 cm, de 2ª qualidade, segundo ABNT NBR 11700.

2,940

3,00

8,82

mt08ebr055

m

Pontaletes de madeira serrada, de pinus (pinus spp), de 7,5x7,5 cm, de 2ª qualidade, segundo ABNT NBR 11700.

2,240

9,16

20,52

mt08var200b

kg

Pregos comuns 17x21 com cabeça, de 3 mm de diâmetro e 48 mm de comprimento.

0,280

3,91

1,09

mt08dba010b

l

Agente desmoldante, à base de óleos especiais, emulsionante em água para fôrmas metálicas, fenólicas ou de madeira.

0,168

4,52

0,76

mt07aco020a

Un

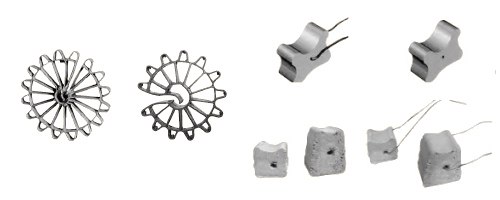

Separador certificado para fundações.

10,000

0,31

3,10

mt07aco070f

kg

Aço em barras nervuradas, CA-50, diâmetros vários, segundo ABNT NBR 7480.

42,000

3,89

163,38

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,660

2,51

1,66

mt08aaa010a

m³

Água.

0,212

3,42

0,73

mt01arg002a

m³

Areia média lavada.

0,565

103,73

58,61

mt01arg003b

m³

Pedra britada tipo 1.

0,882

101,87

89,85

mt08cem002

kg

Cimento cinza em sacos.

311,850

0,56

174,64

mq06hor010

h

Betoneira.

0,632

3,80

2,40

mo044

h

Montador de fôrmas.

0,415

18,71

7,76

mo091

h

Ajudante de montador de fôrmas.

0,415

15,11

6,27

mo043

h

Armador.

0,502

18,71

9,39

mo090

h

Ajudante de armador.

0,466

15,11

7,04

mo113

h

Auxiliar de serviços gerais.

1,177

12,05

14,18

mo112

h

Servente de pedreiro.

1,234

16,17

19,95

mo045

h

Oficial de trabalhos de concretagem.

0,078

18,71

1,46

mo092

h

Ajudante de trabalhos concretagem.

0,314

15,11

4,74

%

Custos diretos complementares

2,000

631,77

12,64

Custo de manutenção decenal: R$ 90,22 nos primeiros 10 anos.

Total:

644,41

UNIDADE DE OBRA UPG020: VIGA DE CONCRETO ARMADO PARA BORDA DE PISCINA COM SKIMMER.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Dependendo da agressividade do terreno ou a presença de água com substâncias agressivas, será escolhido o cimento adequado para a fabricação do concreto, assim como a sua dosificação e permeabilidade e a espessura de recobrimento das armaduras.

CARACTERÍSTICAS TÉCNICAS

Formação de viga de concreto armado para borda de piscina com skimmer, realizada com concreto C20 classe de agressividade ambiental I e tipo de ambiente submerso, brita 1, consistência S100 preparado em obra, e aço CA-50, com uma quantidade aproximada de 40 kg/m³. Montagem e desmontagem de sistema de escoramento e fôrmas formado por: superfície moldante de tábuas de madeira serrada, de pinus (pinus spp), de 2,5x10 cm, de 1ª qualidade, segundo ABNT NBR 11700, amortizáveis em 10 utilizações, sarrafos de madeira serrada, amortizáveis em 4 utilizações e estrutura suporte vertical de pontaletes de madeira maciça amortizáveis em 10 utilizações. Incluindo parte proporcional de formação de canal transbordador perfeitamente nivelado com a inclinação devida, corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, separadores, e cura do concreto. Sem incluir tubulações de drenagem, skimmers, bocas de impulsão e tomada limpa fundos.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto:

Execução:

Montagem e desmontagem do sistema de cofragem:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Volume medido sobre as seções teóricas da escavação, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido contra trânsito, chuvas, geadas e temperaturas elevadas.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o volume teórico executado segundo especificações de Projeto, sem incluir os incrementos por excessos de escavação não autorizados.
