HBH020

Un

Base flutuante anti-vibração, de concreto armado, para apoio de maquinaria.

R$ 296,78

Base contínua flutuante anti-vibração, de concreto armado, para apoio de maquinaria, de 150x100x16 cm, composta de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 dosado em central, e concretagem com bomba, tela eletrossoldada Q 92 15x15 mm de aço CA-60, sobre uma lâmina de espuma de polietileno de alta densidade, de 3 mm de espessura, apoiada sobre painéis anti-vibração de fibra de vidro moldada com ligante sintético, de 50 mm de espessura. Incluindo camada separadora de filme de polietileno de 0,05 mm de espessura e fôrmas perimetral de bloco cerâmico furado.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt16png010a

m²

Filme de polietileno de 0,05 mm de espessura e 46 g/m² de massa superficial.

1,575

0,69

1,09

mt04lvc010h

Un

Bloco cerâmico furado duplo, para revestir, 33x16x9 cm, densidade 810 kg/m³.

14,706

0,62

9,12

mt08aaa010a

m³

Água.

0,004

3,46

0,01

mt09mif010ca

t

Argamassa industrializada para alvenaria, de cimento, cor cinza, resistência à compressão 5 N/mm², fornecida em sacos.

0,012

75,58

0,91

mt16pnc020a

m²

Lâmina de espuma de polietileno de alta densidade de 3 mm de espessura; proporcionando uma redução do nível global de pressão sonora a ruído de impacto de 16 dB.

1,575

1,88

2,96

mt16pnc010a

m

Fita viscoelástica autocolante com autoproteção de alumínio, de 50 mm de largura e de 1,5 mm de espessura, para vedação de juntas.

0,158

3,21

0,51

mt16avg070a

Un

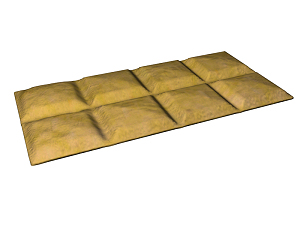

Painel anti-vibração de fibra de vidro moldada com ligante sintético, de 1150x550x50 mm e 2000 kg/cm² de carga máxima à compressão.

2,609

49,27

128,55

mt07ame060ccb

m²

Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,650

8,40

13,86

mt10haf080iec

m³

Concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100, dosado em central, segundo ABNT NBR 8953.

0,264

324,33

85,62

mq06bhe010

h

Caminhão bomba estacionado na obra, para bombeamento de concreto.

0,012

384,32

4,61

mo042

h

Oficial de estruturas de concreto armado.

0,370

21,82

8,07

mo089

h

Ajudante de estruturas de concreto armado.

0,370

17,66

6,53

mo020

h

Pedreiro.

0,449

22,85

10,26

mo113

h

Auxiliar de serviços gerais.

0,225

17,93

4,03

mo054

h

Montador de isolamentos.

0,367

30,04

11,02

mo101

h

Ajudante de montador de isolamentos.

0,184

20,69

3,81

%

Custos diretos complementares

2,000

290,96

5,82

Total:

296,78

UNIDADE DE OBRA HBH020: BASE FLUTUANTE ANTI-VIBRAÇÃO, DE CONCRETO ARMADO, PARA APOIO DE MAQUINARIA.

CARACTERÍSTICAS TÉCNICAS

Base contínua flutuante anti-vibração, de concreto armado, para apoio de maquinaria, de 150x100x16 cm, composta de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 dosado em central, e concretagem com bomba, tela eletrossoldada Q 92 15x15 mm de aço CA-60, sobre uma lâmina de espuma de polietileno de alta densidade, de 3 mm de espessura, apoiada sobre painéis anti-vibração de fibra de vidro moldada com ligante sintético, de 50 mm de espessura. Incluindo camada separadora de filme de polietileno de 0,05 mm de espessura e fôrmas perimetral de bloco cerâmico furado.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

FASES DE EXECUÇÃO.

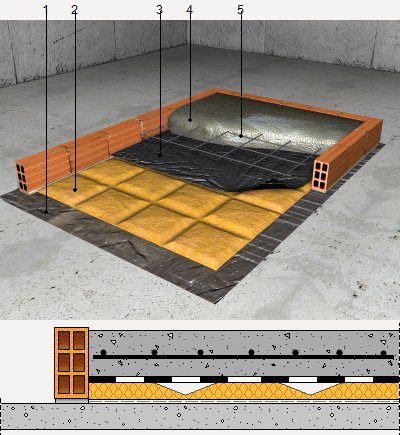

Marcação e traçado da base. Colocação do filme de polietileno. Colocação e fixação das fôrmas perimetral. Colocação do painel anti-vibração. Colocação da lâmina anti-impacto. Colocação das armaduras com separadores certificados. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,024

0,040

A

17 01 02

Tijolos.

6,671

5,337

A

17 01 01

Resíduos de cimento.

2,487

1,658

B

17 04 05

Ferro e aço.

0,102

0,049

Resíduos gerados:

9,284

7,083

B

15 01 01

Embalagens de papel e cartão.

0,129

0,172

B

17 02 03

Plástico.

0,110

0,183

B

17 02 01

Madeira.

0,590

0,536

Embalagens:

0,829

0,892

Total resíduos:

10,113

7,975

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
