QAD012

m²

Cobertura plana não acessível, não ventilada, auto-protegida, impermeabilização através de lâminas de PVC.

R$ 145,25

Cobertura plana não acessível, não ventilada, auto-protegida, tipo convencional, declividade do 1% ao 15%, composta por: formação de declividades: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm, sobre laje de concreto armado (não incluída neste preço); isolamento térmico: painel rígido de lã de rocha soldável, de 50 mm de espessura; camada separadora sob impermeabilização: geotêxtil de fibras de poliéster (300 g/m²); impermeabilização monocamada não colada: lâmina impermeabilizante flexível de PVC, tipo PVC-P(hs), de 1,5 mm de espessura, cor branca, com armadura de malha de fibra de poliéster, fixada em sobreposição e bordos através de solda termoplástica.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

4,000

0,29

1,16

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

149,40

14,94

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

232,28

2,32

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt16lra050r

m²

Painel rígido de lã de rocha soldável, de alta densidade, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²K/W, condutibilidade térmica 0,039 W/(mK).

1,050

40,93

42,98

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

4,63

4,86

mt15bas400P

m²

Lâmina impermeabilizante flexível de PVC, tipo PVC-P(hs), de 1,5 mm de espessura, cor branca, com armadura de malha de fibra de poliéster.

1,050

38,39

40,31

mt15dan020c

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização com lâminas de PVC-P, nos extremos das lâminas e nos encontros com elementos verticais.

0,400

8,06

3,22

mo018

h

Oficial de 1ª pedreiro.

0,463

15,64

7,24

mo104

h

Auxiliar de serviços gerais.

0,463

9,19

4,25

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,196

15,64

3,07

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,196

9,71

1,90

mo049

h

Oficial de 1ª montador de isolamentos.

0,070

15,64

1,09

mo092

h

Ajudante de montador de isolamentos.

0,070

9,71

0,68

%

Meios auxiliares

2,000

138,25

2,77

%

Custos indiretos

3,000

141,02

4,23

Total:

145,25

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13956:2005

1.7.2006

1.7.2007

Membranas de impermeabilização flexíveis - Membranas de plástico e de borracha para impermeabilização de coberturas - Definições e características

EN 13956:2005/AC:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA QAD012: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AUTO-PROTEGIDA, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

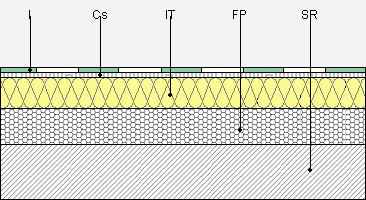

Formação de cobertura plana não acessível, não ventilada, auto-protegida, tipo convencional, declividade de 1% a 15%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa, sobre laje de concreto armado (não incluído neste preço); ISOLAMENTO TÉRMICO: painel rígido de lã de rocha soldável, de alta densidade, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²K/W, condutibilidade térmica 0,039 W/(mK); CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC, tipo PVC-P(hs), de 1,5 mm de espessura, cor branca, com armadura de malha de fibra de poliéster, colocada solta sobre a camada separadora, fixada em sobreposição através de solda termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não serão colocados nem apoiados sobre a cobertura elementos que a possam danificar ou dificultar a sua drenagem.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,158

0,772

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,127

0,211

17 02 03

Plástico.

0,032

0,053

Resíduos gerados:

5,066

3,943

17 02 03

Plástico.

0,262

0,437

17 02 01

Madeira.

0,104

0,095

Embalagens:

0,366

0,531

Total resíduos:

5,432

4,474
