IOJ040

m²

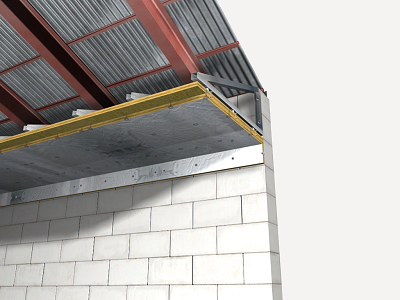

Faixa corta-fogo de painéis de lã de rocha, para edifício de uso industrial.

R$ 750,67

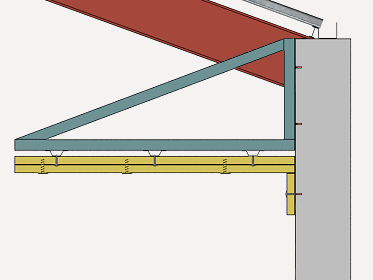

Faixa corta-fogo horizontal, de 1 m de largura, com uma resistência ao fogo EI 90, para edifício de uso industrial, fixada mecanicamente à parede de divisa com substrutura suporte, composta por um painel rígido de lã de rocha não revestido, de 50 mm de espessura, resistência térmica 1,21951 m²K/W, condutibilidade térmica 0,035 W/(mK), densidade 180 kg/m³, calor específico 0,84 J/kgK e fator de resistência à difusão do vapor de água 1,3 e um painel rígido de lã de rocha revestido em uma das suas faces com uma lâmina de alumínio reforçado, de 50 mm de espessura, resistência térmica 1,21951 m²K/W, condutibilidade térmica 0,041 W/(mK), densidade 180 kg/m³, calor específico 0,84 J/kgK e fator de resistência à difusão do vapor de água 1,3, na face aparente, unidos entre si e fixados à substrutura suporte, com parafusos de união, de 100 mm de comprimento. Inclusive elementos de fixação e tiras de lã de rocha fixadas mecanicamente para a vedação perimetral.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt16lrw083a

m²

Subestrutura suporte de aço galvanizado para faixa corta-fogo, para fixar mecanicamente à parede de divisa de edifício de uso industrial, incluindo elementos de fixação.

1,000

141,10

141,10

mt16lrw080ad

m²

Painel rígido de lã de rocha, não revestido, de 50 mm de espessura, resistência térmica 1,21951 m²K/W, condutibilidade térmica 0,035 W/(mK), densidade 180 kg/m³, calor específico 0,84 J/kgK e fator de resistência à difusão do vapor de água 1,3, Euroclasse A1 de reação ao fogo, para proteção contra incêndios de elementos construtivos.

1,050

138,31

145,23

mt16lrw080fd

m²

Painel rígido de lã de rocha, revestido em uma das suas faces com uma lâmina de alumínio reforçado, de 50 mm de espessura, resistência térmica 1,21951 m²K/W, condutibilidade térmica 0,041 W/(mK), densidade 180 kg/m³, calor específico 0,84 J/kgK e fator de resistência à difusão do vapor de água 1,3, Euroclasse A1 de reação ao fogo, para proteção contra incêndios de elementos construtivos.

1,250

152,35

190,44

mt16lrw082dd

Un

Parafuso de união de arame de aço galvanizado em forma de hélice, de 100 mm de comprimento, para painéis de lã de rocha.

20,000

11,45

229,00

mo011

h

Montador.

0,324

24,50

7,94

mo080

h

Ajudante de montador.

0,324

17,94

5,81

mo054

h

Montador de isolamentos.

0,324

30,04

9,73

mo101

h

Ajudante de montador de isolamentos.

0,324

20,69

6,70

%

Custos diretos complementares

2,000

735,95

14,72

Custo de manutenção decenal: R$ 37,53 nos primeiros 10 anos.

Total:

750,67

UNIDADE DE OBRA IOJ040: FAIXA CORTA-FOGO DE PAINÉIS DE LÃ DE ROCHA, PARA EDIFÍCIO DE USO INDUSTRIAL.

CARACTERÍSTICAS TÉCNICAS

Faixa corta-fogo horizontal, de 1 m de largura, com uma resistência ao fogo EI 90, para edifício de uso industrial, fixada mecanicamente à parede de divisa com substrutura suporte, composta por um painel rígido de lã de rocha não revestido, de 50 mm de espessura, resistência térmica 1,21951 m²K/W, condutibilidade térmica 0,035 W/(mK), densidade 180 kg/m³, calor específico 0,84 J/kgK e fator de resistência à difusão do vapor de água 1,3 e um painel rígido de lã de rocha revestido em uma das suas faces com uma lâmina de alumínio reforçado, de 50 mm de espessura, resistência térmica 1,21951 m²K/W, condutibilidade térmica 0,041 W/(mK), densidade 180 kg/m³, calor específico 0,84 J/kgK e fator de resistência à difusão do vapor de água 1,3, na face aparente, unidos entre si e fixados à substrutura suporte, com parafusos de união, de 100 mm de comprimento. Inclusive elementos de fixação e tiras de lã de rocha fixadas mecanicamente para a vedação perimetral.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto.

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,497

0,828

Resíduos gerados:

0,497

0,828

B

17 02 03

Plástico.

0,079

0,132

Embalagens:

0,079

0,132

Total resíduos:

0,576

0,960

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
