TAP005

Un

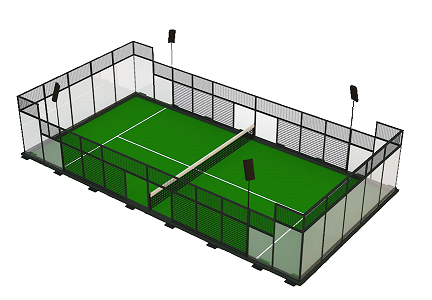

Campo de padel.

R$ 35.365,58

Campo de padel, de 20x10 m, com rede de 4 m de altura nos fundos e nos 2 m iniciais de cada lateral, e de 3 m de altura no resto, com duas portas de acesso, folhas de vidro de segurança temperado, de 10 mm de espessura e suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, formado por uma estrutura metálica composta por pilares de aço S235JR laminado a quente, de 100x50 mm e 2 mm de espessura, acabamento galvanizado, com reforços de chapa dobrada galvanizada a quente, de 3 mm de espessura e 1 m de comprimento, soldada ao pilar; placas de ancoragem de aço S235JR laminado a quente, com furos de 18 mm de diâmetro, de 260x180 mm e 10 mm de espessura, acabamento galvanizado, para pilares intermediários e placas de ancoragem especiais de aço S235JR laminado a quente, de 300x280 mm e 15 mm de espessura, acabamento galvanizado, para pilares de canto; tela eletrossoldada de aço galvanizado, de 50x50 mm e 4 mm de diâmetro; marcos para fixação de tela eletrossoldada compostos por perfis angulares de chapa galvanizada a quente, de 3 mm de espessura, com furos para alojamento das pontas da malha electrosoldada; duas portas de acesso com fechadura; barras horizontais de tubo de aço galvanizado a quente, de 40x30 mm e 1,5 mm de espessura; e chapas horizontais para reforço e fixação de malha de cinta galvanizada a quente, de 40x3 mm; um conjunto de folhas de vidro de segurança temperado, de 10 mm de espessura, composto por 14 folhas de vidro de segurança temperado, de 2995x1995 mm e 10 mm de espessura, e 4 folhas de vidro de segurança temperado, de 1995x1995 mm e 10 mm de espessura, com furos para fixação à estrutura e quatro suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, cada um deles composto por um pilar de aço S235JR laminado a quente, de 100x50 mm e 2 mm de espessura, acabamento galvanizado, e uma cruzeta de chapa dobrada galvanizada a quente, de 2 mm de espessura, com furos para fixação de luminárias.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt47cit500a

Un

Estrutura metálica, composta por pilares de aço S235JR laminado a quente, de 100x50 mm e 2 mm de espessura, acabamento galvanizado, com reforços de chapa dobrada galvanizada a quente, de 3 mm de espessura e 1 m de comprimento, soldada ao pilar; placas de ancoragem de aço S235JR laminado a quente, com furos de 18 mm de diâmetro, de 260x180 mm e 10 mm de espessura, acabamento galvanizado, para pilares intermediários e placas de ancoragem especiais de aço S235JR laminado a quente, de 300x280 mm e 15 mm de espessura, acabamento galvanizado, para pilares de canto; tela eletrossoldada de aço galvanizado, de 50x50 mm e 4 mm de diâmetro; marcos para fixação de tela eletrossoldada compostos por perfis angulares de chapa galvanizada a quente, de 3 mm de espessura, com furos para alojamento das pontas da malha electrosoldada; duas portas de acesso com fechadura; barras horizontais de tubo de aço galvanizado a quente, de 40x30 mm e 1,5 mm de espessura; e chapas horizontais para reforço e fixação de malha de cinta galvanizada a quente, de 40x3 mm, inclusive recobrimento com tinta de resina de epóxi/poliéster, de cor a escolher, parafusos, elementos auxiliares e pequeno material.

1,000

23.638,94

23.638,94

mt47cit510a

Un

Conjunto de folhas de vidro de segurança temperado, de 10 mm de espessura, composto por 14 folhas de vidro de segurança temperado, de 2995x1995 mm e 10 mm de espessura, e 4 folhas de vidro de segurança temperado, de 1995x1995 mm e 10 mm de espessura, com furos para fixação à estrutura, inclusive parafusos, elementos auxiliares e pequeno material.

1,000

8.790,59

8.790,59

mt47cit520a

Un

Suporte de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, composto por um pilar de aço S235JR laminado a quente, de 100x50 mm e 2 mm de espessura, acabamento galvanizado, e uma cruzeta de chapa dobrada galvanizada a quente, de 2 mm de espessura, com furos para fixação de luminárias, inclusive recobrimento com tinta de resina de epóxi/poliéster, de cor a escolher.

4,000

429,62

1.718,48

mo041

h

Oficial de obras de construção civil.

15,655

18,71

292,91

mo087

h

Ajudante de obras de construção civil.

15,655

14,77

231,22

%

Custos diretos complementares

2,000

34.672,14

693,44

Total:

35.365,58

UNIDADE DE OBRA TAP005: CAMPO DE PADEL.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de campo de padel, de 20x10 m, com rede de 4 m de altura nos fundos e nos 2 m iniciais de cada lateral, e de 3 m de altura no resto, com duas portas de acesso, folhas de vidro de segurança temperado, de 10 mm de espessura e suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, formado por uma estrutura metálica composta por pilares de aço S235JR laminado a quente, de 100x50 mm e 2 mm de espessura, acabamento galvanizado, com reforços de chapa dobrada galvanizada a quente, de 3 mm de espessura e 1 m de comprimento, soldada ao pilar; placas de ancoragem de aço S235JR laminado a quente, com furos de 18 mm de diâmetro, de 260x180 mm e 10 mm de espessura, acabamento galvanizado, para pilares intermediários e placas de ancoragem especiais de aço S235JR laminado a quente, de 300x280 mm e 15 mm de espessura, acabamento galvanizado, para pilares de canto; tela eletrossoldada de aço galvanizado, de 50x50 mm e 4 mm de diâmetro; marcos para fixação de tela eletrossoldada compostos por perfis angulares de chapa galvanizada a quente, de 3 mm de espessura, com furos para alojamento das pontas da malha electrosoldada; duas portas de acesso com fechadura; barras horizontais de tubo de aço galvanizado a quente, de 40x30 mm e 1,5 mm de espessura; e chapas horizontais para reforço e fixação de malha de cinta galvanizada a quente, de 40x3 mm; um conjunto de folhas de vidro de segurança temperado, de 10 mm de espessura, composto por 14 folhas de vidro de segurança temperado, de 2995x1995 mm e 10 mm de espessura, e 4 folhas de vidro de segurança temperado, de 1995x1995 mm e 10 mm de espessura, com furos para fixação à estrutura e quatro suportes de luminárias, de 3 m de comprimento, para fixar sobre a estrutura metálica, cada um deles composto por um pilar de aço S235JR laminado a quente, de 100x50 mm e 2 mm de espessura, acabamento galvanizado, e uma cruzeta de chapa dobrada galvanizada a quente, de 2 mm de espessura, com furos para fixação de luminárias. Incluindo recobrimento de estrutura metálica e suportes de luminárias com tinta de resina de epóxi/poliéster, de cor a escolher, parafusos, elementos auxiliares e pequeno material, sem incluir o piso desportivo, o equipamento desportivo, as luminárias nem a instalação elétrica. Totalmente montada e testada pela empresa instaladora.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

FASES DE EXECUÇÃO.

Marcação. Montagem e fixação da estrutura metálica. Colocação e fixação dos vidro. Montagem e fixação, sobre a estrutura metálica, dos suportes complementares das luminárias.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.
