EHR025

m²

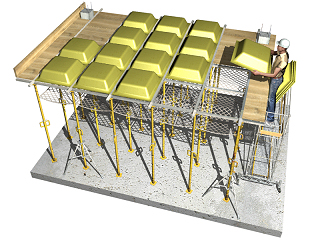

Laje nervurada bidirecional com molde recuperável e pilares.

R$ 252,57

Estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, volume total de concreto 0,229 m³/m², com 30% de zonas maciças, e aço CA-50, com uma quantidade total de 24 kg/m²; formada por: laje nervurada bidirecional com molde recuperável, horizontal, de altura 30 = 25+5 cm; nervuras "in situ" de 12 cm, entre-eixo 70 cm; molde recuperável de PVC, 64x70x25 cm; tela eletrossoldada Q 92 de aço CA-60, em camada de compressão; montagem e desmontagem de sistema contínuo de escoramento e fôrmas, com acabamento à vista com textura lisa, formado por superfície moldante de painéis de madeira tratada, reforçados com varetas e perfis, estrutura suporte horizontal de travessas metálicas e acessórios de montagem e estrutura suporte vertical de escoras metálicas, em zonas maciças e montagem e desmontagem de sistema contínuo de escoramento e fôrmas, formado por superfície moldante de moldes recuperáveis, estrutura suporte horizontal de porta-travessas e guias metálicas e acessórios de montagem e estrutura suporte vertical de escoras metálicas, em zonas aligeiradas; pilares com altura livre de até 3 m e 30x30 cm de seção média.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07aco020b

Un

Separador certificado para pilares.

0,500

0,12

0,06

mt08eup010a

m²

Chapa metálica de 50x50 cm, para fôrmas de pilares de concreto armado de seção retangular ou quadrada, de até 3 m de altura, inclusive parte proporcional de acessórios de montagem.

0,007

109,61

0,77

mt50spa081a

Un

Escora metálica telescópica, até 3 m de altura.

0,034

30,54

1,04

mt08eft035a

m²

Painel de madeira tratada, de 30 mm de espessura, reforçado com barras e perfis, para fôrmas de laje nervurada bidirecional com molde recuperável, para deixar um acabamento aparente do concreto.

0,017

115,32

1,96

mt08eva030

m²

Estrutura suporte para fôrmas recuperáveis, composta de: travessas metálicas e acessórios de montagem.

0,002

194,11

0,39

mt08eva035

m²

Estrutura suporte para fôrmas de moldes recuperáveis, composta de: porta-travessas e guias metálicas e acessórios de montagem.

0,005

216,95

1,08

mt08cim030b

m³

Madeira de pinho.

0,001

543,86

0,54

mt08var060

kg

Pregos de aço de 20x100 mm.

0,012

15,99

0,19

mt08dba010a

l

Agente desmoldante biodegradável em fase aquosa para concretos com acabamento aparente.

0,004

18,61

0,07

mt07cre010b

Un

Molde recuperável de PVC, 64x70x25 cm, inclusive parte proporcional de peças especiais.

0,026

140,47

3,65

mt07aco020h

Un

Separador certificado para lajes nervuradas bidirecionais.

1,200

0,12

0,14

mt07aco070f

kg

Aço em barras nervuradas, CA-50, diâmetros vários, segundo ABNT NBR 7480.

25,200

3,89

98,03

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,225

2,51

0,56

mt07ame060ccb

m²

Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,100

8,32

9,15

mt08aaa010a

m³

Água.

0,050

3,42

0,17

mt01arg002a

m³

Areia média lavada.

0,150

103,73

15,56

mt01arg003b

m³

Pedra britada tipo 1.

0,175

101,87

17,83

mt08cem002

kg

Cimento cinza em sacos.

82,715

0,56

46,32

mt08cur010a

l

Agente filmógeno para cura de concretos e argamassas, com acabamento aparente.

0,150

9,41

1,41

mq06hor010

h

Betoneira.

0,145

3,80

0,55

mo044

h

Montador de fôrmas.

0,711

18,71

13,30

mo091

h

Ajudante de montador de fôrmas.

0,731

15,11

11,05

mo043

h

Armador.

0,310

18,71

5,80

mo090

h

Ajudante de armador.

0,337

15,11

5,09

mo113

h

Auxiliar de serviços gerais.

0,273

12,05

3,29

mo112

h

Servente de pedreiro.

0,286

16,17

4,62

mo045

h

Oficial de trabalhos de concretagem.

0,063

18,71

1,18

mo092

h

Ajudante de trabalhos concretagem.

0,253

15,11

3,82

%

Custos diretos complementares

2,000

247,62

4,95

Custo de manutenção decenal: R$ 12,63 nos primeiros 10 anos.

Total:

252,57

UNIDADE DE OBRA EHR025: LAJE NERVURADA BIDIRECIONAL COM MOLDE RECUPERÁVEL E PILARES.

CARACTERÍSTICAS TÉCNICAS

Execução de estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, com um volume total de concreto em laje com molde recuperável e pilares de 0,229 m³/m², com 30% de zonas maciças, e aço CA-50 em zona de maciços de pilares, vigas, nervuras, vigas de borda e pilares, com uma quantidade total de 24 kg/m² composta dos seguintes elementos: LAJE NERVURADA BIDIRECIONAL: horizontal, altura 30 = 25+5 cm; nervuras de concreto "in situ" de 12 cm de espessura, entre-eixo 70 cm; molde recuperável de PVC, 64x70x25 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60; com montagem e desmontagem de sistema contínuo de escoramento e fôrmas, com acabamento à vista com textura lisa, formado por: superfície moldante de painéis de madeira tratada, reforçados com varetas e perfis, amortizáveis em 20 utilizações; estrutura suporte horizontal de travessas metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas maciças e montagem e desmontagem de sistema contínuo de escoramento e fôrmas, formado por: superfície moldante de moldes recuperáveis; estrutura suporte horizontal de porta-travessas e guias metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, em zonas aligeiradas, inclusive parte proporcional de corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, maciço de capitéis, reforço de aberturas e vigas de borda, elementos de sustentação, fixação e escoramento necessários para a estabilidade das fôrmas, aplicação de líquido desmoldante e cura do concreto; PILARES: com altura livre de até 3 m e 30x30 cm de seção média, inclusive parte proporcional de corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, montagem e desmontagem do sistema de fôrmas de chapas metálicas reutilizáveis, e agente filmógeno para cura de concretos e argamassas.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto:

Execução:

Montagem e desmontagem do sistema de cofragem:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto.
