EHS012

m²

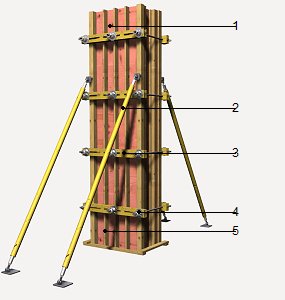

Sistema de escoramento e fôrmas para pilar retangular ou quadrado.

R$ 22,65

Montagem e desmontagem de sistema de escoramento e fôrmas para formação de pilar retangular ou quadrado de concreto armado, em piso de até 3 m de altura livre, formado por: superfície moldante de painéis de madeira compensada, resinados de 12 mm de espessura, amortizáveis em 12 utilizações; sarrafos de madeira serrada, amortizáveis em 4 utilizações; gravatas metálicas de 1 m de comprimento, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras aprumadoras metálicas, amortizáveis em 150 utilizações. Inclusive perfis quebra arestas e líquido desmoldante para evitar a aderência do concreto às fôrmas.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt08ebr010c

m²

Painel de madeira compensada, resinado de 12 mm de espessura, com faces e bordas retas revestidas com resina fenólica, segundo NBR ISO 1096.

0,100

15,43

1,54

mt08ebr050

m

Sarrafo de madeira serrada, de pinus (pinus spp), de 2,5x7 cm, de 2ª qualidade, segundo ABNT NBR 11700.

0,550

3,04

1,67

mt08ebr035a

Un

Escora aprumadora metálica, telescópica, com extremidades articuladas, de até 3 m de comprimento.

0,007

65,81

0,46

mt08ebr090c

Un

Gravata metálica para fôrmas de pilares, de 1 m de comprimento.

0,013

7,42

0,10

mt08ebr080

Un

Conjunto constituído por barra de ancoragem roscada de 5/8" de diâmetro, tubo distanciador de PVC e porcas tipo borboleta.

0,013

21,49

0,28

mt08var200c

kg

Pregos comuns 17x21 com cabeça, de 3 mm de diâmetro e 48 mm de comprimento.

0,070

3,95

0,28

mt08var040a

Un

Perfil quebra arestas de PVC, de várias dimensões e 2500 mm de comprimento.

1,338

0,81

1,08

mt08dba010b

l

Agente desmoldante, à base de óleos especiais, emulsionante em água para fôrmas metálicas, fenólicas ou de madeira.

0,030

4,56

0,14

mo044

h

Montador de fôrmas.

0,422

21,82

9,21

mo091

h

Ajudante de montador de fôrmas.

0,422

17,66

7,45

%

Custos diretos complementares

2,000

22,21

0,44

Total:

22,65

UNIDADE DE OBRA EHS012: SISTEMA DE ESCORAMENTO E FÔRMAS PARA PILAR RETANGULAR OU QUADRADO.

CARACTERÍSTICAS TÉCNICAS

Montagem e desmontagem de sistema de escoramento e fôrmas para formação de pilar retangular ou quadrado de concreto armado, em piso de até 3 m de altura livre, formado por: superfície moldante de painéis de madeira compensada, resinados de 12 mm de espessura, amortizáveis em 12 utilizações; sarrafos de madeira serrada, amortizáveis em 4 utilizações; gravatas metálicas de 1 m de comprimento, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras aprumadoras metálicas, amortizáveis em 150 utilizações. Inclusive perfis quebra arestas e líquido desmoldante para evitar a aderência do concreto às fôrmas.

REGULAMENTAÇÃO APLICÁVEL

Execução:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície de fôrmas em contato com o concreto, medida segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Marcação. Montagem do sistema de escoramento e fôrmas. Desmontagem do sistema de escoramento e fôrmas. Limpeza e armazenamento das fôrmas.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície de fôrmas em contato com o concreto realmente executada segundo especificações de Projeto.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 01

Madeira.

0,720

0,655

B

17 02 03

Plástico.

0,241

0,402

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,002

0,001

Resíduos gerados:

0,963

1,058

B

15 01 01

Embalagens de papel e cartão.

0,043

0,057

Embalagens:

0,043

0,057

Total resíduos:

1,006

1,115

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
