FAP010

m²

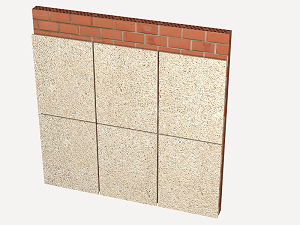

Sistema de placas de pedra natural, para fachada ventilada.

R$ 316,29

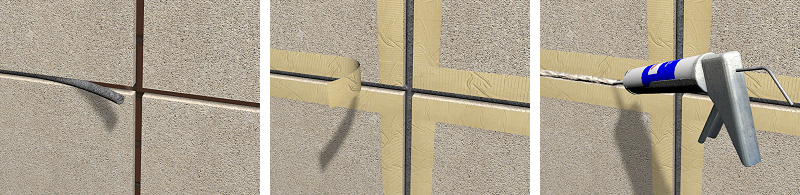

Sistema de revestimento para fachada ventilada, de 2 cm de espessura, formado por placas de granito Cinza Andorinha, de 55x60x2 cm, acabamento polido com ancoragens pontuais reguláveis, de aço ABNT 302, fixadas ao paramento através de chumbadores parabolt, vedação de juntas com silicone neutro e cordão de espuma de polietileno de baixa densidade, proteção prévia das arestas com fita adesiva.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt19pbr010drdga

m²

Placa de granito Cinza Andorinha, de 55x60x2 cm, acabamento polido.

1,000

200,55

200,55

mt19paj150d

Un

Conjunto de ancoragem regulável, composto de insert de apoio simples, cantoneira, chumbador parabolt de 3/8" de diâmetro e 3" de comprimento, parafuso com cabeça hexagonal, rosca inteira, de 3/8" de diâmetro e 1" de comprimento com porca e arruelas, de aço ABNT 302, para fixação de pano exterior de fachada ventilada.

0,502

10,64

5,34

mt19paj150g

Un

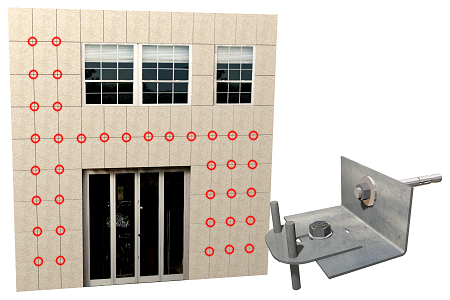

Conjunto de ancoragem regulável, composto de insert de apoio duplo, cantoneira, chumbador parabolt de 3/8" de diâmetro e 3" de comprimento, parafuso com cabeça hexagonal, rosca inteira, de 3/8" de diâmetro e 1" de comprimento com porca e arruelas, de aço ABNT 302, para fixação de pano exterior de fachada ventilada.

0,425

11,48

4,88

mt19paj150a

Un

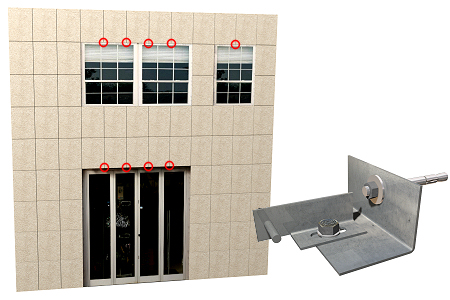

Conjunto de ancoragem regulável, composto de insert de apoio transversal, cantoneira, chumbador parabolt de 3/8" de diâmetro e 3" de comprimento, parafuso com cabeça hexagonal, rosca inteira, de 3/8" de diâmetro e 1" de comprimento com porca e arruelas, de aço ABNT 302, para fixação de pano exterior de fachada ventilada.

0,068

10,84

0,74

mt19paj150p

Un

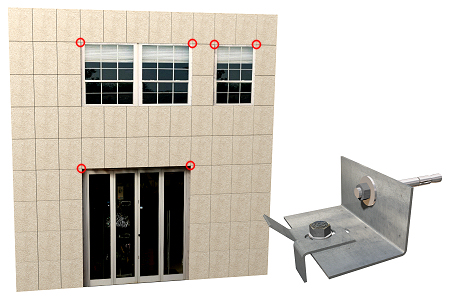

Conjunto de ancoragem regulável, composto de gancho 45°, cantoneira, chumbador parabolt de 3/8" de diâmetro e 3" de comprimento, parafuso com cabeça hexagonal, rosca inteira, de 3/8" de diâmetro e 1" de comprimento com porca e arruelas, de aço ABNT 302, para fixação de pano exterior de fachada ventilada.

0,058

11,35

0,66

mt19paj150m

Un

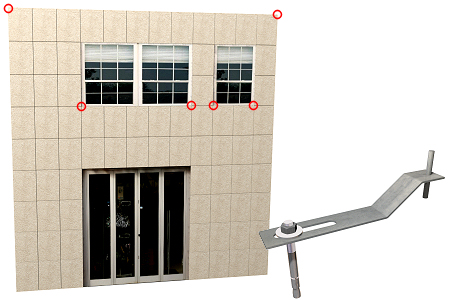

Conjunto de ancoragem regulável, composto de gancho lateral, chumbador parabolt de 3/8" de diâmetro e 3" de comprimento, de aço ABNT 302, para fixação de pano exterior de fachada ventilada.

0,077

5,11

0,39

mt19paj150j

Un

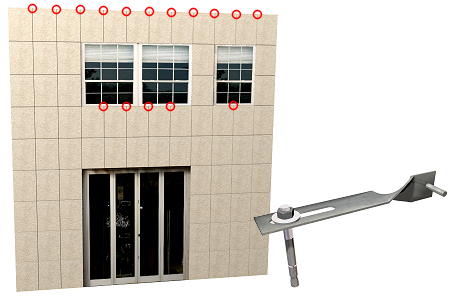

Conjunto de ancoragem regulável, composto de gancho terminal, chumbador parabolt de 3/8" de diâmetro e 3" de comprimento, de aço ABNT 302, para fixação de pano exterior de fachada ventilada.

0,145

4,58

0,66

mt15bas010a

m

Cordão de polietileno expandido de células fechadas, de seção circular de 6 mm de diâmetro, para o enchimento de fundo de junta.

3,485

0,25

0,87

mt21vva015a

Un

Cartucho de 310 ml de silicone sintético incolor (rendimento aproximado de 12 m por cartucho).

0,290

10,09

2,93

mo052

h

Montador de sistemas de fachadas pré-fabricadas.

1,924

28,28

54,41

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

1,924

18,53

35,65

%

Custos diretos complementares

3,000

307,08

9,21

Custo de manutenção decenal: R$ 28,47 nos primeiros 10 anos.

Total:

316,29

UNIDADE DE OBRA FAP010: SISTEMA DE PLACAS DE PEDRA NATURAL, PARA FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Sistema de revestimento para fachada ventilada, formado por placas de granito Cinza Andorinha, de 55x60x2 cm, acabamento polido com conjunto de ancoragens pontuais reguláveis, de aço ABNT 302, composto de inserts de apoio transversal, inserts de apoio duplos, ganchos terminais, ganchos laterais, ganchos 45° e inserts de apoio simples; vedação de juntas com silicone neutro e cordão de espuma de polietileno de baixa densidade, proteção prévia das arestas com fita adesiva. Inclusive marcação, desperdícios e roturas, arremates inferiores, ombreiras e reentrâncias de pedra natural, execução de encontros e pontos singulares e limpeza final da alvenaria executada.

REGULAMENTAÇÃO APLICÁVEL

Execução: ABNT NBR 15846. Rochas para revestimento - Projeto, execução e inspeção de revestimento de fachadas de edificações com placas fixadas por insertos metálicos.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto, sem duplicar esquinas nem encontros, descontando todas as aberturas.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto, sem duplicar esquinas nem encontros, descontando todas as aberturas.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 03

Plástico.

0,004

0,007

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,008

0,005

Resíduos gerados:

0,012

0,012

B

17 02 03

Plástico.

0,029

0,048

B

17 02 01

Madeira.

0,700

0,636

Embalagens:

0,729

0,685

Total resíduos:

0,741

0,697

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
