FAY020 |
m² |
Sistema Placotherm V EGRG "PLACO" de placa de gesso acartonado, para fachada ventilada. |
R$ 234,16 |

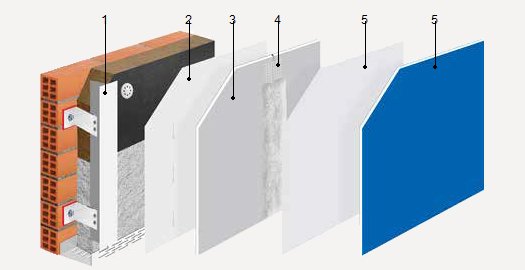

Sistema Placotherm V EGRG "PLACO" de revestimento para fachada ventilada, formado por uma estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes e criando uma caixa de ar, sobre a que se aparafusa uma placa Glasroc X 13 de 12,5 mm de espessura, coloca-se massa de secagem, Promix Hydro "PLACO", com aditivo hidrófugo e a fita autocolante de malha de fibra de vidro, para o tratamento de juntas entre placas; e aplica-se como reboco, uma camada de primer regulador da absorção Weber CS e uma camada de argamassa acrílica Webertene Stilo, de 2 a 3 mm de espessura, cor branca, gama Estándar, acabamento em gota. Entre os perfis e a placa exterior será colocada uma membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar. |
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
mt12ple300a |
Un |
Suporte de sustentação de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento. |
0,460 |
18,54 |
8,53 |
mt12ple310a |
Un |
Suporte de retenção de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento. |
1,390 |
14,46 |
20,10 |
mt12plt100 |
Un |
Bucha de nylon com parafuso de aço galvanizado com cabeça hexagonal, "PLACO", de 10 mm de diâmetro e 80 mm de comprimento, para fixação de suportes. |
2,315 |
4,08 |
9,45 |
mt12plp300 |
m |
Perfil em T de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento. |
0,830 |
28,88 |
23,97 |
mt12plp310 |
m |
Perfil em L de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento. |
0,830 |
17,62 |
14,62 |
mt12plt060 |
Un |
Parafuso autoperfurante de aço inoxidável para suporte, "PLACO", com cabeça hexagonal, de 19 mm de comprimento. |
4,630 |
2,85 |
13,20 |
mt15mvp010a |
m |
Membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar "PLACO", de 175 µm de espessura e 60 g/m², de 0,01 m de espessura de ar equivalente face à difusão de vapor de água, (Euroclasse E de reação ao fogo), fornecida em rolos de 1,50x50 m. |
1,100 |
16,18 |
17,80 |
mt12plk010femh |
m² |

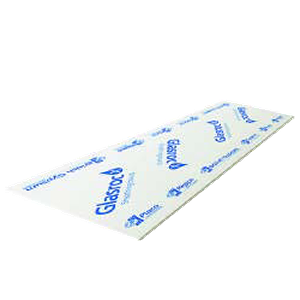

Placa de gesso acartonado GM-FH1 / - 1200 / 2800 / 12,5 / com as bordas longitudinais afinados, Glasroc X 13 "PLACO", formada por um núcleo de gesso revestido nas duas faces com fibra de vidro com tratamento hidrófobo. |
1,050 |
49,86 |
52,35 |
mt12plq020b |
Un |
Parafuso THTPF 32 INOX "PLACO", com cabeça de trombeta, de 32 mm de comprimento, para instalação de placas de cimento sobre perfis. |
20,000 |
0,25 |
5,00 |
mt12plm015a |
kg |
Massa de secagem, Promix Hydro "PLACO", com aditivo hidrófugo; Euroclasse B-s1, d0 de reação ao fogo, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas; para o tratamento das juntas das placas de gesso acartonado. |
0,300 |
18,91 |
5,67 |
mt12plj030 |
m |
Fita autocolante de malha de fibra de vidro, "PLACO", para reforço de juntas. |
1,000 |
1,79 |
1,79 |
mt28pcc060q |
kg |
Primer regulador da absorção Weber CS Plus "WEBER", cor branca, gama Estándar, composto de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais, impermeável à água da chuva e permeável ao vapor de água. |
0,200 |
11,31 |
2,26 |
mt28mac020gaa |
kg |
Argamassa acrílica Webertene Stilo "WEBER", cor branca, gama Estándar, acabamento em gota, composta de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais; para aplicar com pistola de projeção. |
2,500 |
8,15 |
20,38 |
mo052 |
h |
Montador de sistemas de fachadas pré-fabricadas. |
0,679 |
30,04 |
20,40 |
mo099 |
h |
Ajudante de montador de sistemas de fachadas pré-fabricadas. |
0,679 |
20,69 |
14,05 |
% |
Custos diretos complementares |
2,000 |
229,57 |
4,59 |
|
Custo de manutenção decenal: R$ 33,95 nos primeiros 10 anos. |
Total: |
234,16 |
Especificações Técnicas
UNIDADE DE OBRA FAY020: SISTEMA PLACOTHERM V EGRG "PLACO" DE PLACA DE GESSO ACARTONADO, PARA FACHADA VENTILADA. CARACTERÍSTICAS TÉCNICAS Sistema Placotherm V EGRG "PLACO" de revestimento para fachada ventilada, com DAU nº 14/090 A, formado por uma estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes de sustentação e de retenção, e criando uma caixa de ar de 30 mm de espessura mínima, sobre a que se aparafusa uma placa Glasroc X 13 de 12,5 mm de espessura, coloca-se massa de secagem, Promix Hydro "PLACO", com aditivo hidrófugo e fita autocolante de malha de fibra de vidro, para o tratamento de juntas entre placas; e aplica-se como reboco, uma camada de primer regulador da absorção Weber CS, composto de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais e uma camada de argamassa acrílica Webertene Stilo, de 2 a 3 mm de espessura, cor branca, gama Estándar, acabamento em gota, composta de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais. Entre os perfis e a placa exterior será colocada uma membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar. Inclusive parafusos e fixações. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida segundo documentação gráfica de Projeto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que o suporte está limpo, sem pó, gorduras e matérias estranhas, e que tem uma dureza suficiente para que possa servir de ancoragem ao sistema. Não se aplicará em suportes saturados de água, devendo-se adiar a sua aplicação até que os poros fiquem livres de água. AMBIENTAIS. Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 35°C, chova, neve ou a velocidade do vento seja superior a 50 km/h. DO EMPREITEIRO. A colocação em obra do sistema só poderá ser realizada por empresas especializadas e qualificadas, reconhecidas pelo fabricante e sob o seu controle técnico, seguindo sempre as especificações incluídas no seu correspondente DAU. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Fixação dos soportes ao suporte base. Fixação dos montantes. Colocação da impermeabilização. Colocação e aparafusamento da placa à estrutura. Tratamento de juntas. Nivelação e alisamento com massa de juntas. Colocação da fita de juntas. Aplicação da camada de primer. Aplicação da camada de argamassa com pistola de projeção. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será resistente e estável frente às ações, tanto exteriores como provocadas pelo próprio edifício. CONSERVAÇÃO E MANUTENÇÃO. Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projeto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m². |
Resíduos gerados
Classe CONAMA (a) |
Código IBAMA (b) |
Tipo |
Peso (kg) |
Volume (l) |
B |
17 04 02 |
Alumínio. |
0,038 |
0,025 |
B |
17 08 02 |
Materiais de construção à base de gesso que não contêm substâncias perigosas. |
0,333 |
0,333 |
B |
17 09 04 |
Mistura de resíduos de construção e demolição que não contém substâncias perigosas. |
0,139 |
0,093 |
Resíduos gerados: |
0,510 |
0,451 |
||
B |
17 02 03 |
Plástico. |
0,034 |
0,057 |
Embalagens: |
0,034 |
0,057 |
||
Total resíduos: |
0,544 |
0,508 |
||
(a) Classe segundo a Resolução nº 307/2002 do CONAMA |
||||
(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA |
