FAR100

m²

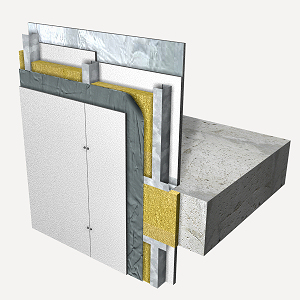

Sistema Aquapanel "KNAUF" de estrutura autoportante, para pano interior de fachada ventilada.

R$ 181,84

Sistema de fachada "KNAUF" Aquapanel WM111C.es, (12,5+75+5+15)/400, para utilização como pano interior de fachada ventilada, constituído por uma placa Aquapanel Outdoor de 12,5 mm de espessura, aparafusada desde o lado exterior a uma estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 75/40/0,7 mm GRC 0,70, ancorados à parte superior e inferior das lajes e montantes verticais de 75/50/0,70 mm GRC 0,70 com uma modulação de 400 mm entre eixos, de canal a canal e disposição normal "N"; membrana altamente transpirante, impermeável à água da chuva, Tyvek Stucco Wrap, entre os perfis e a placa exterior; duas placas que se aparafusam desde o lado interior aos montantes (uma placa tipo Standard (A) de 5 mm de espessura e uma placa tipo Standard + Alumínio (BV) de 15 mm de espessura); preparada como suporte do revestimento exterior da fachada ventilada (não incluído neste preço).

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt12pck020d

m

Fita acústica de dilatação autocolante de espuma de poliuretano de células fechadas "KNAUF", de 3,2 mm de espessura e 95 mm de largura, resistência térmica 0,10 m²K/W, condutibilidade térmica 0,032 W/(mK).

1,200

1,23

1,48

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor.

0,700

7,60

5,32

mt12pak030ba

m

Montante 75/50/0,7 mm GRC 0,7 "KNAUF" de aço Z2 (Z275) galvanizado normal, para sistema Aquapanel Outdoor.

2,750

8,79

24,17

mt15mkv010

m²

Membrana altamente transpirante impermeável à água da chuva, de polietileno tecido não tecido, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espessura e 82 g/m², de 0,03 m de espessura de ar equivalente face à difusão de vapor de água, (Euroclasse E de reação ao fogo), para colocar em sistemas de paredes exteriores e revestimentos de fachadas Aquapanel, fornecida em rolos de 1,50x75 m.

1,100

18,36

20,20

mt12pak010b

m²

Placa de cimento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida com uma camada de fibra de vidro embutida em ambas as faces.

1,000

57,38

57,38

mt12pak040d

Un

Parafuso Aquapanel Maxi TB 4,2x25 "KNAUF".

20,000

0,13

2,60

mt12psg220

Un

Fixação composta por bucha e parafuso 5x27.

1,600

0,17

0,27

mt12ppk010aa

m²

Placa de gesso acartonado A / - 1200 / comprimento / 12,5 / com as bordas longitudinais afinados, Standard "KNAUF"; Euroclasse A2-s1, d0 de reação ao fogo.

1,000

10,11

10,11

mt12ppk010db

m²

Placa de gesso acartonado BV / - 1200 / comprimento / 15 / com as bordas longitudinais afinados, Standard + Alumínio "KNAUF"; Euroclasse A2-s1, d0 de reação ao fogo.

1,000

22,63

22,63

mt12ptk010cc

Un

Parafuso autoperfurante TN "KNAUF" 3,5x25.

9,000

0,02

0,18

mt12ptk010cf

Un

Parafuso autoperfurante TN "KNAUF" 3,5x45.

18,000

0,03

0,54

mt12pik015d

kg

Massa de colagem Perlfix "KNAUF", de pega rápida (30 minutos), Euroclasse A1 de reação ao fogo, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual.

0,100

1,30

0,13

mt12pik010e

kg

Massa de juntas Jointfiller 24H "KNAUF", Euroclasse A2-s1, d0 de reação ao fogo, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas.

0,500

2,23

1,12

mt12pck010a

m

Fita de juntas "KNAUF" de 50 mm de largura.

1,600

0,09

0,14

mt12pak060a

kg

Argamassa para juntas Aquapanel Outdoor "KNAUF", cor cinza.

0,600

5,95

3,57

mt12pak050

m

Fita de juntas Aquapanel Outdoor "KNAUF".

2,100

1,21

2,54

mo052

h

Montador de sistemas de fachadas pré-fabricadas.

0,258

28,28

7,30

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,258

18,53

4,78

mo053

h

Montador de pré-fabricados interiores.

0,258

28,28

7,30

mo100

h

Ajudante de montador de pré-fabricados interiores.

0,258

18,53

4,78

%

Custos diretos complementares

3,000

176,54

5,30

Custo de manutenção decenal: R$ 30,91 nos primeiros 10 anos.

Total:

181,84

UNIDADE DE OBRA FAR100: SISTEMA AQUAPANEL "KNAUF" DE ESTRUTURA AUTOPORTANTE, PARA PANO INTERIOR DE FACHADA VENTILADA.

CARACTERÍSTICAS TÉCNICAS

Sistema de fachada "KNAUF" Aquapanel WM111C.es, para utilização como pano exterior de fachada ventilada, formado por uma estrutura metálica de aço Z2 (Z275) galvanizado normal de canais horizontais de 75/40/0,7 mm GRC 0,70 e montantes verticais de 75/50/0,70 mm GRC 0,70 com uma modulação 400 mm e disposição normal "N", sobre a que se aparafusam uma placa Aquapanel Outdoor de 12,5 mm de espessura pelo lado exterior e duas placas desde o lado interior (uma placa tipo Standard (A) de 5 mm de espessura e uma placa tipo Standard + Alumínio (BV) de 15 mm de espessura). Entre os perfis e a placa exterior será colocada uma membrana altamente transpirante, impermeável à água da chuva, Tyvek Stucco Wrap. Inclusive fita acústica, massa de colagem, parafusos, fixações mecânicas, massa de juntas, argamassa de rejuntamento, fita de juntas, perfis de arremate de PVC para formação de juntas de dilatação e proteção de esquinas e cantos, execução de encontros e pontos singulares e os trabalhos necessários para a formação de aberturas. Totalmente finalizado e preparado para suportar o revestimento exterior (não incluído neste preço), que deverá ser compatível e completar o sistema de fachada ventilada.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 2 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 2 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,002

0,003

B

17 04 05

Ferro e aço.

0,081

0,039

A

17 01 01

Resíduos de cimento.

0,894

0,596

B

17 08 02

Materiais de construção à base de gesso que não contêm substâncias perigosas.

0,810

0,810

Resíduos gerados:

1,787

1,448

B

17 02 03

Plástico.

0,046

0,077

Embalagens:

0,046

0,077

Total resíduos:

1,833

1,525

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
