Exportação: |
 |
|
ISG020 |
m² |

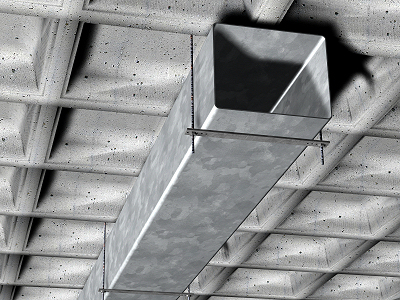

Duto de ventilação de seção retangular. |
R$ 47,95 |
||
|
Dutos de chapa galvanizada de 0,6 mm de espessura e juntas transversais com bainha deslizante tipo baioneta. |
|||||
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt42con115a |
Un |
Repercussão, por m², de material auxiliar para fixação à obra de dutos autoportantes para a distribuição de ar em ventilação e climatização. |
1,000 |
4,30 |
4,30 |
|
mt42con110a |
m² |
Chapa galvanizada de 0,6 mm de espessura, e juntas transversais com bainha deslizante tipo baioneta, para a formação de dutos autoportantes para a distribuição de ar em ventilação e climatização. |
1,050 |
28,60 |
30,03 |
|
mo011 |
h |
Oficial de 1ª montador de dutos de chapa metálica. |
0,462 |
15,29 |
7,06 |
|
mo079 |
h |
Ajudante de montador de dutos de chapa metálica. |
0,462 |
9,20 |
4,25 |
|
% |
Meios auxiliares |
2,000 |
45,64 |
0,91 |
|
|
% |
Custos indiretos |
3,000 |
46,55 |
1,40 |
|
|
Custo de manutenção decenal: R$ 8,15 nos primeiros 10 anos. |
Total: |
47,95 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA ISG020: DUTO DE VENTILAÇÃO DE SEÇÃO RETANGULAR. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. Para evitar que se produza o fenômeno electroquímico da corrosão galvânica entre metais com diferente potencial, serão tomadas as seguintes medidas: evitar o contato físico entre eles, isolar electricamente os metais com diferente potencial e evitar o contato entre os elementos metálicos e o gesso. CARACTERÍSTICAS TÉCNICAS Fornecimento e instalação de rede de dutos de ventilação, constituída por dutos de chapa galvanizada de 0,6 mm de espessura e juntas transversais com bainha deslizante tipo baioneta. Incluindo parte proporcional de corte de materiais, uniões, reforços, tampas de registo, elementos de fixação, ligações entre a rede de dutos e ventiladores ou caixas de ventilação, acessórios e peças especiais realizadas com chapa metálica, sem incluir comportas de regulação ou corta-fogo, nem grelhas e difusores. Totalmente montada, ligada e testada pela empresa instaladora através dos respectivos ensaios (incluídos neste item). CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície projetada, segundo documentação gráfica de Projeto, calculada como produto do perímetro pelo comprimento do tramo, medido entre os eixos dos elementos ou dos pontos a ligar, sem descontar as peças especiais. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Verificar-se-á que a sua localização e percurso correspondem com os de Projeto, e que existe espaço suficiente para a sua instalação. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação do traçado dos dutos. Marcação e posterior ancoragem dos suportes dos dutos. Montagem e fixação de dutos. Ligações entre a rede de dutos e os ventiladores ou caixas de ventilação. Realização de ensaios. CONDIÇÕES DE FINALIZAÇÃO. Os dutos e ligações ficarão estanques. ENSAIOS. Ensaio de resistência mecânica e estanqueidade. CONSERVAÇÃO E MANUTENÇÃO. Não albergarão dutos de outras instalações mecânicas ou eléctricas nem serão atravessados por estas. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projeto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 04 05 |
Ferro e aço. |
0,375 |
0,178 |
|
17 02 03 |
Plástico. |
0,022 |
0,037 |
|
Total resíduos: |
0,397 |
0,215 |
