NVS002

m²

Sistema ETICS de isolamento térmico de origem vegetal pelo exterior de fachadas.

R$ 220,86

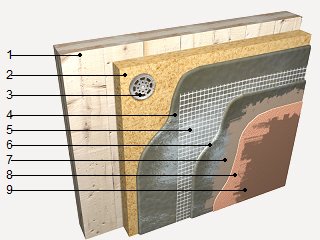

Isolamento térmico pelo exterior de fachadas, de parede estrutural de painel de madeira laminada colada cruzada (CLT), com sistema ETICS, composto por: painel isolante de uma única camada, de fibras de madeira, de 60 mm de espessura e 1250x590 mm, fixado ao suporte com fixações mecânicas com espiga especial para madeira; camada de regularização de argamassa seca de cimento reforçada com fibras, aplicação manual, armada com malha de fibra de vidro anti-álcalis, de 4x4 mm de vão de malha e de 155 g/m² de massa superficial; camada de acabamento de argamassa, acabamento afagado, cor branca, aplicação manual, sobre primer regulador da absorção e ponte de aderência e posterior tratamento superficial através da aplicação de uma demão de tinta para exterior, à base de silicato de potássio, cor branca, acabamento mate. Inclusive perfis de arranque de alumínio, buchas de expansão de plástico com prego metálico, para a fixação dos perfis de arranque, perfis para formação de pingadeiras de PVC com malha, perfis de canto de PVC com malha, massa elastomérica monocomponente para vedação de juntas entre painéis e fita de selagem autoexpansiva e autoadesiva para vedação de juntas perimetrais. O preço inclui a execução dos arremates nos encontros com paramentos, revestimentos ou outros elementos assentes na sua superfície.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt28mab060L

m

Perfil de arranque de alumínio, de 60 mm de largura e 3 mm de espessura, com pingadeira e acessórios de união de PVC; para nivelação e suporte dos painéis isolantes dos sistemas de isolamento térmico pelo exterior sobre a linha de soco.

0,250

14,81

3,70

mt28mab070d

Un

Bucha de expansão de plástico com prego metálico, de 8 mm de diâmetro e 65 mm de comprimento, para a fixação dos perfis de arranque.

0,800

0,77

0,62

mt16bab070wa

m²

Painel isolante de uma única camada, de fibras de madeira, de 60 mm de espessura e 1250x590 mm, de superfície lisa e borda lateral reta, resistência térmica 1,54 m²K/W, condutibilidade térmica 0,039 W/(mK), densidade 160 kg/m³, Euroclasse E de reação ao fogo.

1,050

97,11

101,97

mt16bab020b

Un

Espiga especial para madeira de 6 mm de diâmetro e 100 mm de comprimento.

10,000

2,65

26,50

mt15sbi170d

Un

Cartucho de 290 cm³ de massa elastomérica monocomponente à base de polímero MS, de elasticidade permanente e cura rápida e resistente aos raios UV, para vedação de juntas entre painéis.

0,170

13,55

2,30

mt28mab010g

kg

Argamassa seca de cimento reforçada com fibras composta por cimento branco, cal hidratada, cargas minerais, quartzo e aditivos, permeável ao vapor de água, para aplicar com desempenadeira.

5,000

3,13

15,65

mt28mab020d

m²

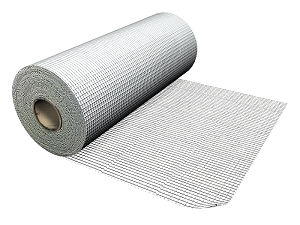

Malha de fibra de vidro anti-álcalis, de 4x4 mm de vão de malha, de 155 g/m² de massa superficial e de 1,1x50 m, para armar argamassas.

1,100

4,05

4,46

mt28mab090d

m

Perfil de PVC com malha de fibra de vidro anti-álcalis, para formação de pingadeiras.

0,170

11,56

1,97

mt28mab080d

m

Perfil de canto de PVC, com malha incorporada de fibra de vidro de 10 e 15 cm de largura a cada lado do perfil, para reforço de cantos.

0,700

8,99

6,29

mt28mab030g

kg

Primer regulador da absorção e ponte de aderência à base de copolímeros acrílicos, silicato de potássio e pigmentos, resistente à intempérie; para aplicar com trincha ou rolo.

0,350

9,49

3,32

mt28mab050K

kg

Argamassa acabamento afagado, cor branca, composta por cimento branco, cal hidratada, pó de mármore, quartzo e aditivos, com um tamanho máximo de partícula de 1,5 mm, permeável ao vapor de água e resistente à intempérie, para aplicar com desempenadeira.

2,000

3,85

7,70

mt27psh010g

l

Tinta para exterior, à base de silicato de potássio, cor branca, acabamento mate, permeável ao vapor de água, fungicida e resistente à intempérie; para aplicar com trincha, rolo ou pistola.

0,300

16,26

4,88

mt15sbi160g

m

Fita de selagem autoexpansiva e autoadesiva de 15 mm de largura, impermeável à água da chuva, para junta de 2 a 6 mm de largura, para vedação de juntas perimetrais, fornecida em rolos de 18 m de comprimento.

1,000

4,43

4,43

mo054

h

Montador de isolamentos.

0,104

27,47

2,86

mo101

h

Ajudante de montador de isolamentos.

0,104

18,75

1,95

mo039

h

Pedreiro de acabamento.

0,625

24,01

15,01

mo079

h

Ajudante de pedreiro de acabamento.

0,625

20,67

12,92

%

Custos diretos complementares

2,000

216,53

4,33

Custo de manutenção decenal: R$ 24,47 nos primeiros 10 anos.

Total:

220,86

UNIDADE DE OBRA NVS002: SISTEMA ETICS DE ISOLAMENTO TÉRMICO DE ORIGEM VEGETAL PELO EXTERIOR DE FACHADAS.

CARACTERÍSTICAS TÉCNICAS

Isolamento térmico pelo exterior de fachadas, de parede estrutural de painel de madeira laminada colada cruzada (CLT), com sistema ETICS, composto por: painel isolante de uma única camada, de fibras de madeira, de 60 mm de espessura e 1250x590 mm, fixado ao suporte com fixações mecânicas com espiga especial para madeira; camada de regularização de argamassa seca de cimento reforçada com fibras, aplicação manual, armada com malha de fibra de vidro anti-álcalis, de 4x4 mm de vão de malha e de 155 g/m² de massa superficial; camada de acabamento de argamassa, acabamento afagado, cor branca, aplicação manual, sobre primer regulador da absorção e ponte de aderência e posterior tratamento superficial através da aplicação de uma demão de tinta para exterior, à base de silicato de potássio, cor branca, acabamento mate. Inclusive perfis de arranque de alumínio, buchas de expansão de plástico com prego metálico, para a fixação dos perfis de arranque, perfis para formação de pingadeiras de PVC com malha, perfis de canto de PVC com malha, massa elastomérica monocomponente para vedação de juntas entre painéis e fita de selagem autoexpansiva e autoadesiva para vedação de juntas perimetrais.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a totalidade da superfície.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 1 m², adicionando em alternativa a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a execução dos arremates nos encontros com paramentos, revestimentos ou outros elementos assentes na sua superfície.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 04 02

Alumínio.

0,005

0,003

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,242

0,403

A

17 01 01

Resíduos de cimento.

0,166

0,111

B

17 02 03

Plástico.

0,018

0,030

Resíduos gerados:

0,431

0,547

B

17 02 03

Plástico.

0,066

0,110

Embalagens:

0,066

0,110

Total resíduos:

0,497

0,657

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
