ASA020

Un

Caixa coletora, de alvenaria.

R$ 3.828,98

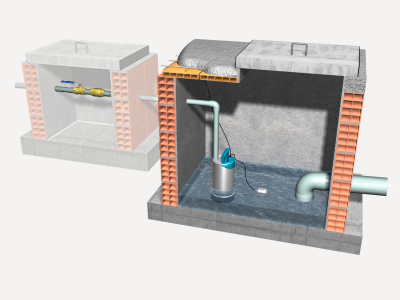

Caixa de bombeamento, de alvenaria, visitável, de dimensões interiores 100x100x100 cm, com laje de concreto armado C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50 e tampa pré-fabricada de concreto armado, conjunto de duas bombas iguais em funcionamento alternativo, sendo cada uma delas uma bomba submergível para bombeamento de águas fecais com corpos em suspensão ou filamentosos, construída em aço inoxidável, com uma potência de 0,55 kW.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt10hmf060sna

m³

Concreto simples C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50, dosado em central, segundo ABNT NBR 8953.

0,329

261,58

86,06

mt04lpt010c

Un

Bloco cerâmico furado duplo, para revestir, 30x20x9 cm.

78,000

0,28

21,84

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,036

310,80

11,19

mt11ppl030b

Un

Curva 87°30' de PVC liso, D=160 mm.

1,000

28,58

28,58

mt09mor010f

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-15, confeccionada em obra com 400 kg/m³ de cimento e uma proporção em volume 1/3.

0,075

402,46

30,18

mt04lvg020b

Un

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm.

4,000

1,19

4,76

mt07ame060gtc

m²

Tela eletrossoldada T 283 30x10 cm, com fios longitudinais de 6,0 mm de diâmetro e fios transversais de 6,0 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,462

37,06

54,18

mt07aco020i

Un

Separador certificado para lajes maciças.

4,177

0,17

0,71

mt10haf080qha

m³

Concreto C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50, dosado em central, segundo ABNT NBR 8953.

0,022

277,19

6,10

mt11var100

Un

Conjunto de elementos necessários para garantir o fecho hermético à passagem de maus odores em caixas de saneamento, composto por: angulares e chapas metálicas com os seus elementos de fixação e ancoragem, junta de neoprene, óleo e outros acessórios.

1,000

22,31

22,31

mt11arf010f

Un

Tampa de concreto armado pré-fabricada, 96x96x5 cm.

1,000

124,38

124,38

mt36bom050s

m

Duto de impulsão de águas residuais realizada com tubo de PVC para pressão de 10 atm, de 50 mm de diâmetro, com com extremo alargado.

2,000

9,60

19,20

mt36bom051s

Un

Repercussão, por m de tubulação, de acessórios, uniões e peças especiais para tubo de PVC para pressão de 10 atm, de 50 mm de diâmetro.

2,000

2,88

5,76

mt37svr010e

Un

Válvula de retenção de latão para enroscar de 1 1/2".

2,000

21,63

43,26

mt37svc010l

Un

Válvula adufa de latão fundido, para enroscar, de 1 1/2".

2,000

55,38

110,76

mt36bse040j

Un

Bomba submergível para bombeamento de águas fecais com corpos em suspensão ou filamentosos, construída em aço inoxidável, com uma potência de 0,55 kW e saída de impulsão roscada de 1 1/2", para uma altura máxima de imersão de 10 m, temperatura máxima do líquido conduzido 50°C e tamanho máximo de passagem de sólidos 35 mm, com corpo de impulsão, impulsor, carcaça e tampa de motor de aço inoxidável AISI 304, eixo motor de aço inoxidável AISI 303, fecho mecânico com dupla vedação em câmara de óleo, parte superior de carvão/cerâmica/NBR e parte inferior de SiC/SiC/NBR; motor assíncrono de 2 polos, isolamento classe F, para alimentação monofásica a 230 V e 50 Hz de frequência, condensador e proteção termo-amperimétrica de rearme automático incorporados, proteção IP 68, com regulador de nível incorporado e cabo elétrico de ligação de 5 metros com tomada tipo shuko.

2,000

1.371,58

2.743,16

mt36bom020

Un

Acessórios para instalação de bomba submergível portátil para bombeamento de águas instalada em caixa enterrada e ligação à rede de saneamento.

2,000

62,24

124,48

mt36bom060a

Un

Instalação de bomba submergível portátil para bombeamento de águas em caixa enterrada e ligação à rede elétrica.

2,000

41,59

83,18

mo018

h

Oficial de 1ª pedreiro.

2,787

14,81

41,28

mo072

h

Ajudante de pedreiro.

0,348

9,20

3,20

mo104

h

Auxiliar de serviços gerais.

1,924

8,71

16,76

mo006

h

Oficial de 1ª encanador.

1,858

15,29

28,41

mo098

h

Ajudante de encanador.

1,858

9,19

17,08

mo001

h

Oficial de 1ª eletricista.

1,161

15,29

17,75

%

Meios auxiliares

2,000

3.644,57

72,89

%

Custos indiretos

3,000

3.717,46

111,52

Custo de manutenção decenal: R$ 191,45 nos primeiros 10 anos.

Total:

3.828,98

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

UNIDADE DE OBRA ASA020: CAIXA COLETORA, DE ALVENARIA.

CARACTERÍSTICAS TÉCNICAS

Execução de caixa de bombeamento enterrada, de dimensões interiores 100x100x100 cm, construída em alvenaria cerâmica furado, de meia vez de espessura, assente com argamassa de cimento M-5, sobre base de concreto simples C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50 de 15 cm de espessura, com emboço e afagada interiormente com argamassa de cimento M-15 formando arestas e esquinas a meia cana, com sifão formado por uma curva de 87°30' de PVC comprida, fechada superiormente com laje de concreto armado C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50 de 20 cm de espessura e tampa pré-fabricada de concreto armado com fecho hermético à passagem dos odores mefíticos, conjunto de duas bombas iguais em funcionamento alternativo, sendo cada uma delas uma bomba submergível para bombeamento de águas fecais com corpos em suspensão ou filamentosos, construída em aço inoxidável, com uma potência de 0,55 kW e saída de impulsão roscada de 1 1/2", para uma altura máxima de imersão de 10 m, temperatura máxima do líquido conduzido 50°C e tamanho máximo de passagem de sólidos 35 mm, com corpo de impulsão, impulsor, carcaça e tampa de motor de aço inoxidável AISI 304, eixo motor de aço inoxidável AISI 303, fecho mecânico com dupla vedação em câmara de óleo, parte superior de carvão/cerâmica/NBR e parte inferior de SiC/SiC/NBR; motor assíncrono de 2 polos, isolamento classe F, para alimentação monofásica a 230 V e 50 Hz de frequência, condensador e proteção termo-amperimétrica de rearme automático incorporados, proteção IP 68, com regulador de nível incorporado e cabo elétrico de ligação de 5 metros com tomada tipo shuko, conectadas a dutos de impulsão de águas residuais realizadas com tubo de PVC. Incluindo acessórios, uniões e peças especiais para a instalação de duas bombas e sua ligação às redes elétrica e de saneamento, ligações de tubulações e arremates. Totalmente montada, ligada e testada sem incluir a escavação nem o enchimento do tardoz.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida frente a golpes e obstruções. Serão tapadas todas as caixas para evitar acidentes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 01

Concretos (concretos, argamassas e pré-moldados de concreto).

10,585

7,057

17 01 02

Blocos e tijolos.

62,868

50,294

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

3,072

2,458

17 04 05

Ferro e aço.

0,222

0,105

Resíduos gerados:

76,747

59,914

15 01 01

Embalagens de papel e cartão.

3,446

4,595

17 02 03

Plástico.

0,090

0,150

17 02 01

Madeira.

2,132

1,938

Embalagens:

5,668

6,683

Total resíduos:

82,415

66,598
