EMY230

Un

Reparação de cabeça de vigota de madeira, através de armaduras de fibra de carbono.

R$ 1.131,83

Reparação de cabeça de vigota de madeira, eliminando o extremo deteriorado e maciçando-o com 30 kg de argamassa fluida de pega rápida, de dois componentes à base de resina epóxi, armada com 4 barras de fibra de carbono embutida em uma matriz epóxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diâmetro e 800 mm de comprimento cada uma, amarradas à vigota com resina epóxi-acrilato, livre de estireno, de altas resistências, aplicada com boca de dosagem e mistura automática em furos realizados na parte sã da madeira, após aplicação prévia do primer na superfície de madeira com calda da mesma argamassa epóxi.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt08eup180

m

Filme estirável transparente de 500 mm de largura e 23 µ de espessura.

1,500

0,06

0,09

mt26reh100o

Un

Cartucho de resina epóxi-acrilato, livre de estireno, de dois componentes, com dosificador e boca de mistura automática, de 825 ml, para ancoragens estruturais verticais e horizontais.

0,520

35,56

18,49

mt26reh350a

m

Barra de fibra de carbono embutida em uma matriz epóxi, de 8 mm de diâmetro, leve, com superfície areada para melhorar a aderência, fabricada por pultrusão, para armaduras e reforço estrutural.

3,200

146,17

467,74

mt09reh321a

kg

Argamassa fluida de pega rápida, de dois componentes à base de resina epóxi, com endurecedor amínico, sem retração, de elevada resistência mecânica, impermeável à água e com alta resistência aos agentes químicos, para ancoragens e enchimentos.

31,500

13,20

415,80

mt08eva010c

m²

Sistema de escoramento e fôrmas recuperáveis para a execução de vigas de concreto para revestir, composto de: escoras metálicas telescópicas, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis, entre 3 e 4 m de altura livre de piso.

1,000

52,84

52,84

mq09sie010

h

Motoserra a gasolina, de 50 cm de lâmina e 2 kW de potência.

0,355

8,44

3,00

mo020

h

Pedreiro.

1,665

23,85

39,71

mo113

h

Auxiliar de serviços gerais.

1,665

20,46

34,07

mo017

h

Carpinteiro.

1,921

22,06

42,38

mo058

h

Ajudante de carpinteiro.

1,921

18,49

35,52

%

Custos diretos complementares

2,000

1.109,64

22,19

Custo de manutenção decenal: R$ 45,27 nos primeiros 10 anos.

Total:

1.131,83

UNIDADE DE OBRA EMY230: REPARAÇÃO DE CABEÇA DE VIGOTA DE MADEIRA, ATRAVÉS DE ARMADURAS DE FIBRA DE CARBONO.

CARACTERÍSTICAS TÉCNICAS

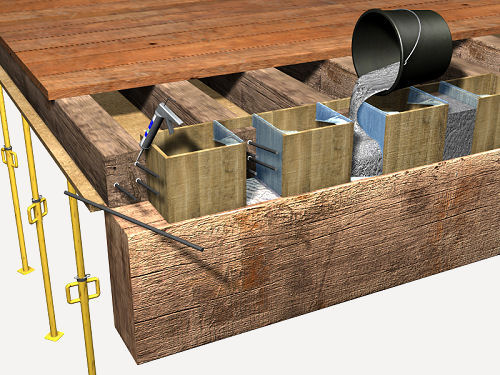

Reparação de cabeça de vigota de madeira, cortando a zona deteriorada ou degradada e maciçando-a através da descarga por gravidade de 30 kg de argamassa fluida de pega rápida, de dois componentes à base de resina epóxi, após colocação prévia da armadura com 4 barras de fibra de carbono embutida em uma matriz epóxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diâmetro e 800 mm de comprimento cada uma, ancoradas à vigota com resina epóxi-acrilato, livre de estireno, de altas resistências, aplicada com boca de dosagem e mistura automática em furos realizados na parte sã da madeira. Incluindo montagem do sistema de escoramento e fôrmas na zona a intervir, colocação de filme protetor de polietileno, vedação das fôrmas para evitar fugas, limpeza e aplicação de primer na madeira com calda da mesma argamassa epóxi, desmontagem do sistema de escoramento e fôrmas, armazenamento, remoção e carga manual de entulho em caminhão ou caçamba.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

FASES DE EXECUÇÃO.

Saneamento e corte da zona danificada. Montagem do sistema de escoramento e fôrmas. Colocação do filme protetor. Execução dos furos. Ancoragem da armadura com resina. Vedação das fôrmas. Limpeza e aplicação de primer na madeira. Derramamento da argamassa. Desmontagem do sistema de escoramento e fôrmas. Remoção e acumulação de entulho. Carga de entulho em caminhão ou caçamba.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 03

Plástico.

0,017

0,028

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

1,144

0,763

B

17 02 01

Madeira.

1,513

1,375

Resíduos gerados:

2,674

2,166

B

17 02 03

Plástico.

0,199

0,332

Embalagens:

0,199

0,332

Total resíduos:

2,873

2,498

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
